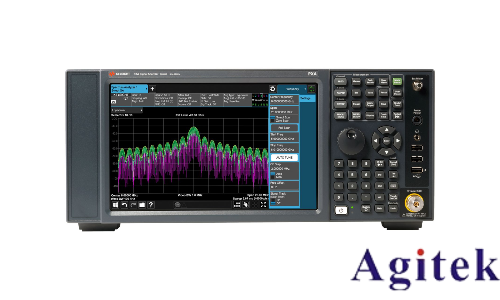

Keysight N9000B CXA频谱分析仪在5G信号分析中的应用

随着5G通信技术的普及，对信号分析工具的性能要求日益提升。Keysight N9000B CXA频谱分析仪作为一款高性能、经济高效的信号分析设备，凭借其宽频率范围、卓越的测试功能和灵活的扩展性，成为5G信号分析与测试的理想选择。本文将探讨其在5G信号分析中的核心应用与优势。

一、技术规格支撑5G频段覆盖

N9000B的频率范围覆盖9kHz至26.5GHz（需选配相应频段模块），完全兼容5G高频段（如n77、n78等频段，最高至26.5GHz）。其标配10MHz分析带宽，可选配25MHz带宽，满足5G大带宽信号的解调与分析需求。此外，仪器具备±0.5dB的幅度精度和-147dBc/Hz的低噪声基底（1GHz时），确保对微弱5G信号的精确捕捉与测量，为5G设备的研发与验证提供可靠数据基础。

二、关键功能助力5G信号深度分析

1. 相位噪声与噪声系数测量：N9000B内置高精度相位噪声分析功能，可在10kHz频偏处实现-110dBc/Hz的相位噪声性能，有效评估5G发射机的信号纯度。结合噪声系数测量应用，可精准量化接收机性能，优化链路设计。

2. 激励响应与EMI预兼容测试：内置跟踪发生器支持经济高效的激励响应测量，配合基本EMI预一致性功能，可快速检测5G设备的电磁干扰特性，满足预合规测试需求。

3. X系列应用扩展：通过加载蜂窝应用软件（如LTE/LTE-Advanced、NB-IoT等），用户能直接对5G信号进行解调分析，获取调制质量、频谱效率等关键指标，助力协议一致性验证。

三、应用场景：从研发到教学的全面覆盖

1. 研发与生产测试：在5G基站、终端设备的研发阶段，N9000B可执行杂散信号搜索、失真分析等基础表征任务；在生产线上，其快速测量能力提升测试吞吐量，降低设备验证成本。

2. 教育与培训：仪器搭配射频微波教育套件，可模拟5G通信场景的实践测试，帮助学生理解理论信号特性，培养工程实践能力。

3. 网络部署优化：通过频谱扫描功能，工程师能直观评估5G信号覆盖质量，定位干扰源，为网络优化提供数据支撑。

四、经济性与兼容性优势

相较于高端频谱仪，N9000B以更低的成本实现核心5G分析功能，降低中小型企业与技术院校的测试门槛。同时，其支持SCPI、IVI-COM等标准编程语言，兼容ESA与X系列其他设备，便于集成至自动化测试系统，提升测试效率。

作为一款兼具性能与性价比的频谱分析工具，Keysight N9000B CXA为5G信号分析提供了全面解决方案。从基础表征到协议验证，从教学实训到工程部署，其广泛的应用能力将持续助力5G技术的创新与普及。在5G时代的技术浪潮中，N9000B正成为工程师与研究者不可或缺的利器。
