泰克AFG31000信号发生器加示波器联动复杂波形生成与同步采集技巧

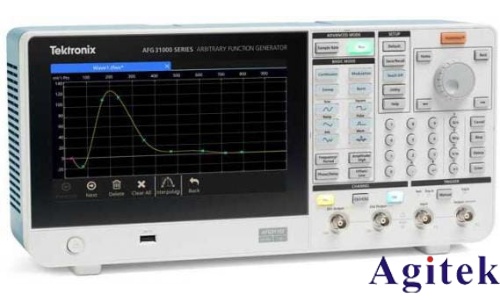

在电子测试与科研领域，泰克AFG31000信号发生器与示波器的联动使用，为复杂波形生成与同步采集提供了强大工具。通过精准配置和同步技巧，用户可高效实现信号模拟与数据分析，满足通信、医疗、汽车电子等场景的高精度测试需求。本文结合实操经验，总结关键技巧与注意事项。

一、设备连接与基本参数配置

首先，通过BNC线缆连接信号发生器输出与示波器输入通道，确保阻抗匹配（如50Ω终端）。在AFG31000中设置基础波形参数：选择波形类型（正弦、方波或任意波形），调整频率（支持1μHz至200MHz基频）、幅度（Vpp/Vrms/dBm单位转换），并利用偏移功能叠加直流分量。例如，模拟心电图信号时需叠加0.5V偏移模拟人体电势。

二、任意波形生成与导入优化

1. 内置ArbBuilder工具应用：无需PC，直接在设备中通过公式编辑（如三角函数组合）、波形拼接或导入CSV/MATLAB数据创建自定义波形。注意采样率匹配：导入数据时需确保文件采样率与设备设置一致（如1GSa/s），避免频率失真。

2. 波形细节优化：逐点调整幅度、相位，启用平滑过渡功能减少边缘突变，降低吉布斯现象影响。

三、同步触发与多设备协作

1. 触发设置同步：在AFG31000和示波器中统一设置触发源（内部/外部）、触发延迟和模式（单次/连续）。例如，使用外部触发源确保信号输出与示波器采集的时序一致性。

2. 多台设备同步：通过SCPI命令或网络接口实现多台AFG31000的相位、频率同步，适用于复杂系统测试。

四、高精度采集与数据分析

1. 示波器采样率适配：根据信号频率设置示波器采样率（如生成5GHz信号时需≥10GSa/s），启用高分辨率模式捕获细节。

2. 闭环校正确保精度：利用AFG31000的相位/幅度闭环校正功能，实时补偿硬件失真，波形保真度优于1%。

3. 数据实时监测：通过AFG31000的实时波形监测功能，同步显示输出信号与示波器采集结果，快速验证信号一致性。

五、实战技巧与注意事项

1. 应用场景示例：

通信测试：生成IQ调制信号（如16QAM），精确配置符号率与EVM优化调制质量。

电机控制仿真：导入示波器捕获的电流波形，用可变采样率技术复现脉冲序列。

2. 关键注意事项：

定期校准：每半年进行专业校准，避免硬件老化引入误差。

环境控制：保持实验室温度20±5℃、湿度<80%，防止温漂。

输出保护：确认连接设备输入范围，避免幅度超限（如≥10Vpp损坏电路）。

六、高级功能拓展

解锁序列模式：通过256步波形序列构建复杂时序，结合循环、跳转功能，实现如汽车碰撞测试中的多段加速度脉冲模拟。利用可变采样时钟（1μSa/s~2GSa/s）覆盖全频段高精度输出。

通过掌握参数优化、同步触发与高级模式应用，泰克AFG31000与示波器的联动可大幅提升复杂信号生成与采集效率。用户需结合具体场景灵活配置，同时严格遵循设备规范，方能释放仪器性能潜力，满足前沿测试需求。未来随固件升级，更多智能功能将进一步拓展技术边界。
