RIGOL普源示波器MSO8000系列如何提升嵌入式系统调试效率

嵌入式系统开发中，调试效率直接影响项目周期和产品质量。RIGOL普源示波器MSO8000系列凭借其高性能指标与专业功能，为嵌入式系统调试提供了全面解决方案，帮助工程师快速定位问题、提升调试效率。以下从关键技术角度阐述其应用价值。

一、高带宽与采样率：精准捕获信号细节

MSO8000系列提供最高2GHz模拟带宽和10GSa/s采样率，支持4个模拟通道及16个数字通道（需选配逻辑探头）。在嵌入式系统中，高频信号或复杂时序的捕捉尤为关键。例如，对于涉及高速通信接口（如USB3.0、MIPI）的调试，高带宽可确保信号无失真还原；多通道同步采集则便于分析多模块交互时的时序问题。此外，其最低100ps分辨率（最小时基下2ps）可捕捉微妙波形细节，帮助定位逻辑错误或时序冲突。

二、超深存储与硬件实时录制：复杂信号的全局分析

标配500Mpts存储深度配合硬件波形录制功能，支持分段存储与触发条件设定。当调试复杂系统（如多任务实时操作系统）时，工程师可通过设定特定触发事件（如中断信号），仅记录关键时间段波形，避免海量数据淹没有效信息。结合回放功能，可逐帧分析信号变化，快速定位偶发异常或毛刺——例如捕获最窄400ps的毛刺，从而大幅缩短故障排查时间。

三、眼图测量与抖动分析：数字信号质量验证

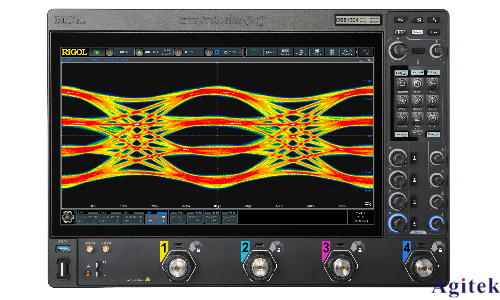

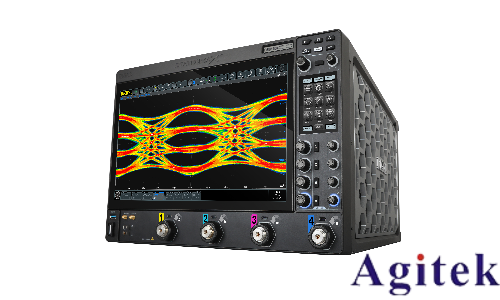

针对数字信号传输质量的调试需求，MSO8000内置实时眼图测量与抖动分析功能。眼图可直观展示信号畸变与码间串扰，抖动分析则通过趋势图与统计直方图量化抖动成分。例如，在调试以太网或SPI总线时，通过眼图评估信号完整性，结合抖动分析识别噪声来源（如时钟抖动、电源干扰），为系统优化提供数据支撑，减少反复测试的耗时。

四、智能触发与波形捕获率：快速锁定异常事件

高达600,000wfms/s的波形捕获率与灵活触发机制，显著降低死区时间。工程师可设置组合触发条件（如逻辑电平、脉冲宽度、序列触发），快速捕获偶发的异常事件。例如，在调试中断响应延迟问题时，通过设置边缘触发与超时触发组合，精准定位异常时刻，避免长时间等待或重复触发导致的效率损耗。

五、交互体验与集成工具：提升操作效率

10.1英寸多点触控屏支持手势操作，结合直观的图形界面，简化参数配置流程。此外，MSO8000支持一键导出数据、模板保存与调用，减少重复性操作。对于团队协作或长期项目，可快速复用调试配置，提升迭代效率。

RIGOL普源示波器MSO8000系列通过硬件性能、智能分析与人性化设计三重优势，为嵌入式系统调试提供了高效工具链。从信号捕获到数据分析，其技术特性覆盖了调试全流程痛点，助力工程师在资源受限、复杂度高的嵌入式开发中，实现精准、快速的故障定位与性能优化，显著提升项目开发效率。
