罗德与施瓦茨示波器RTP164B数字触发系统在PCIe 6.0测试中的关键作用

发布日期：2025-06-04 11:12:30 浏览数：

随着数据中心、高性能计算和人工智能技术的快速发展，PCIe（Peripheral Component Interconnect Express）6.0标准应运而生。作为新一代高速互联协议，PCIe 6.0的数据传输速率提升至64 GT/s，对信号完整性、时序精度和测试工具的性能提出了前所未有的挑战。罗德与施瓦茨（Rohde & Schwarz）的RTP164B示波器凭借其先进的数字触发系统，成为PCIe 6.0测试中不可或缺的关键设备，为工程师提供了精准、可靠的测量解决方案。

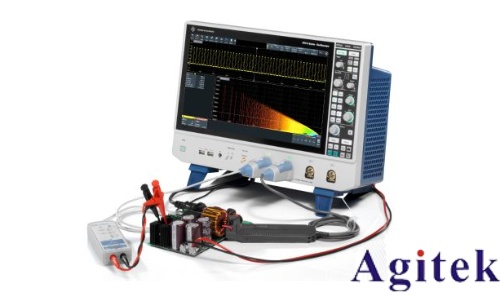

罗德与施瓦茨示波器RTP164B数字触发系统在PCIe 6.0测试中的关键作用(图1)

一、PCIe 6.0测试的核心挑战

PCIe 6.0的高带宽和低抖动要求使得信号测量变得极为复杂。微小的时序偏差或信号畸变可能导致链路失效，而传统触发系统难以捕捉和分析这些高速、低幅度的信号。此外，PCIe 6.0协议中引入的PAM4（四电平脉冲幅度调制）编码技术进一步增加了信号分析的难度，需要测试设备具备高灵敏度和强大的模式识别能力。

二、RTP164B数字触发系统的技术优势

RTP164B示波器的数字触发系统专为高速数字信号设计，具备以下核心功能：

1. 高精度边沿触发：支持亚纳秒级的时间分辨率，可精确捕获信号的上升沿、下降沿及异常跳变，确保关键时序参数的准确测量。

2. 复杂序列触发：通过自定义触发序列，可识别特定数据模式（如PAM4符号组合），自动捕获特定协议帧或错误事件，大幅提升调试效率。

3. 码型触发与解码：集成PCIe协议解码功能，能够解析物理层信号并关联至链路层数据包，实现从信号到协议的深度分析。

4. 抖动与噪声分析：结合低噪声硬件与高级算法，可量化信号抖动成分（如随机抖动、确定性抖动），辅助工程师定位信号质量瓶颈。

三、关键应用场景

1. 链路训练与合规性测试：在PCIe 6.0的物理层测试中，RTP164B通过触发系统锁定训练序列，验证符号对齐、均衡算法效果及眼图闭合时间，确保链路符合行业标准。

2. 故障诊断与调试：当系统出现间歇性通信错误时，序列触发功能可捕获特定错误帧前后的信号波形，帮助工程师快速定位FEC（前向纠错）失败、符号误判等根源问题。

3. 电源完整性评估：通过触发系统同步捕获电源纹波与信号跳变，分析电源噪声对数据眼图的影响，优化系统设计余量。

四、实际应用案例

在某服务器主板研发项目中，团队利用RTP164B的码型触发功能，成功捕获了因PAM4符号间干扰导致的链路训练失败事件。通过眼图分析工具量化抖动成分后，调整发送端均衡参数，最终将误码率降低至10^-12以下，满足PCIe 6.0规范要求。
