普源示波器DHO924使用方法

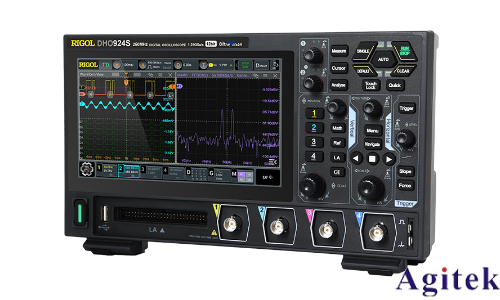

普源DHO924示波器作为一款高精度、高性能的电子测量仪器，广泛应用于电路调试、信号分析及故障诊断等领域。本文将详细介绍其基础操作、高级功能及注意事项，帮助用户快速掌握使用方法，提升测试效率。

一、基础操作：快速上手

1. 连接与准备

确保示波器接地良好，避免静电干扰。使用配套探头连接信号源：接地夹连接接地点，信号夹连接输出端，确保连接稳固。

开机后，选择合适通道（CH1/CH2），设置时间刻度（TIME/DIV）和电压刻度（VOLT/DIV），使波形完整显示于屏幕中央。

2. 触发设置

触发功能是稳定显示波形的关键。选择触发源（通常为信号通道），设置触发模式（如边沿触发、脉冲宽度触发），调整触发电平确保波形同步。例如，观测周期性信号时，使用边沿触发并设定上升沿或下降沿。

3. 探头比例调整

准确测量需校准探头比例：输入已知校准信号（如示波器自带的1kHz方波），通过菜单进入探头比例调整模式，逐步调整比例参数使显示幅度与校准信号一致，避免信号失真。

二、高级功能：深入信号分析

1. 双通道同步测量

连接两信号至CH1和CH2，设置同步触发源。利用“相位差”测量功能分析信号延迟，或通过数学运算（加减乘除）对比信号差异，适用于电路调试与信号比较。

2. 频谱分析（FFT）

启用FFT功能，观测信号频谱成分。通过调整窗函数（如Hanning窗减少泄漏）分析谐波失真（THD）或识别高频纹波，例如开关电源测试中的噪声频率定位。

3. 总线解码与协议分析

针对数字信号（如I2C、SPI），选择对应解码协议并配置参数（时钟频率、数据位宽）。示波器将实时解析数据包，以表格或时序图展示，助力嵌入式系统调试。

三、实用技巧与注意事项

OFFSET优化显示：当信号存在直流偏置或幅度较小时，调整OFFSET垂直位移功能使波形居中或放大细节。

探头与带宽管理：定期校准探头衰减比，测量高频信号时确认示波器200MHz带宽是否满足奈奎斯特采样定理，避免混叠失真。

安全操作：禁止直接连接高压电源，使用短地线探头减少共模干扰，测量前确认输入信号幅度未超量程（如±50V）。

四、案例应用

电路调试：双通道观测放大器输入/输出信号，分析增益与失真。

通信测试：解码UART信号，检查帧错误或时序违规。

电源分析：通过频谱分析定位开关电源的高频纹波来源。

掌握普源DHO924的基础操作与高级功能，需注重细节校准与参数适配。合理设置触发、探头比例及耦合模式，结合频谱与解码工具，可高效完成从简单信号观测到复杂系统分析的多样化任务。遵循安全规范与定期校准，更能保障测量精度与设备寿命。
