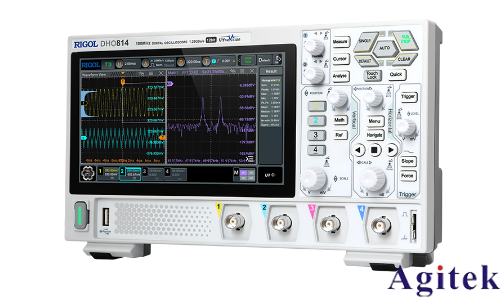

普源示波器DHO804使用方法详解

普源示波器DHO804是一款功能强大的电子测量工具，适用于信号分析、电路调试等多种场景。本文将详细介绍其使用方法，帮助用户快速掌握基本操作及高级功能，提升测试效率。

一、基础操作：快速上手

1.连接与开机

确保待测电路断电后，通过探头或测试夹将信号源连接至示波器输入通道。接通电源，按下开机键，等待示波器完成自检。主界面显示后，即可进行参数设置。

2.垂直与水平参数设置

垂直参数：根据信号幅度调整VOLT/DIV旋钮，使波形占据屏幕适中位置。若信号含直流成分，可调节偏移（Offset）将波形居中。

水平参数：通过TIME/DIV旋钮调整时间刻度，确保完整显示信号周期。设置触发模式（如边沿触发）和触发电平，稳定波形显示。

3.波形观测与测量

利用示波器的自动测量功能（峰峰值、频率等）获取参数，或手动调整光标定位关键点。数学运算功能（加减、乘除）可辅助分析复杂信号关系。

二、高级功能：精准分析与调试

1.触发功能深度应用

基础触发：选择边沿触发（上升/下降沿）、脉宽触发等，定位特定信号特征。

高级触发：使用序列触发（如“上升沿→脉宽异常→下降沿”）捕捉复杂时序；逻辑触发可组合多通道信号条件（与/或/非），适用于数字总线调试。

2.总线解码与协议分析

支持I2C、SPI、UART等协议解码。选择对应协议后配置参数（如波特率、数据位），触发解码后，示波器将直观显示数据包内容，快速定位通信故障。

3.频谱分析工具

利用FFT功能将时域信号转换为频谱图，分析信号频率成分与噪声分布，适用于射频或电源纹波测试。

三、实用技巧与注意事项

1.探头补偿调节

连接示波器校准信号源，观察方波波形。若出现振铃或过冲，需微调探头补偿电容直至波形平滑，确保测量精度。

2.环境干扰处理

避免靠近强电磁场设备，确保示波器接地良好。使用探头时，接地夹需连接电路公共地，防止静电干扰。

3.数据保存与导出

通过USB接口或内置存储设备保存波形数据，便于后续分析。定期（每6个月）进行内部自校准，维持仪器精度。

四、故障排查建议

若波形显示不稳定，可检查触发灵敏度是否合适，或调整触发释抑时间。若测量值偏差较大，确认探头衰减比设置是否与示波器通道匹配，必要时重新校准。

普源示波器DHO804通过灵活的参数设置与高级功能，为电子测试提供了可靠工具。从基础信号测量到复杂协议分析，用户可根据需求逐步深入应用。遵循操作规范并定期维护，将有效延长设备使用寿命，提升测试准确性。
