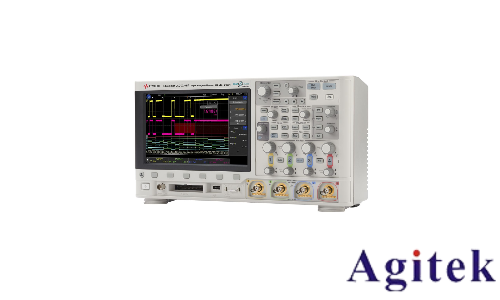

是德示波器MSOX3104A校准指南

是德示波器MSOX3104A作为高精度电子信号测量工具，广泛应用于科研、工业检测和电子设备维护等领域。为确保其测量准确性和稳定性，定期校准至关重要。本文将详细介绍该型号示波器的校准步骤及注意事项，帮助用户规范操作，提升测量可靠性。

一、校准前准备

1. 确认附件齐全：检查包装内是否包含标配附件（如N2873A探头、BNC校准电缆、电源线等），确保示波器连接至稳定电源并预热30分钟，避免温度变化影响校准精度。

2. 环境控制：在15℃~30℃、湿度≤80%RH的环境下操作，远离大功率电机、变压器等强磁场设备，防止电磁干扰。

3. 记录信息：提前记录示波器的型号、序列号及校准日期，便于后续维护追溯。

二、校准步骤

1. 水平校准：开机后进入“校准”菜单，选择“水平校准”，使用内置校准信号调整扫描线至与水平刻度线平行，调节亮度与聚焦旋钮确保波形清晰。

2. 垂直灵敏度校准：

将探头衰减比设置为1:1，连接探头至示波器“CAL”接口（输出5V方波）。

按下“AUTOSET”键自动调整垂直灵敏度，观察波形。若方波顶部不平坦，需调节探头补偿电容直至波形平坦无畸变。

3. 触发校准：设置触发源为“CH1”，调整触发电平使波形稳定显示。若使用外部触发，需确保触发信号与输入信号相位同步。

4. 时间基准校准（可选）：使用外部10MHz参考源比对示波器内部时钟偏差，若偏差超±20ppm，需联系授权维修中心调整。

5. 探头补偿校准：每6个月检查探头衰减精度，对比标准信号源与示波器读数，误差>3%时需微调补偿电容。

三、注意事项

1. 安全规范：

严禁输入超过探头耐压值（如300VRMS）的信号，避免损坏前端电路。

校准过程中避免触碰裸露探头触点，防止静电损伤。

2. 测量细节：

测试线尽量缩短，探极靠近被测点，减少波形畸变风险。

示波器机壳需悬浮接地，防止短路。

3. 数据记录：生成校准报告，详细记录各参数测量值与调整过程，作为后续校准周期参考。

四、维护建议

1. 定期校准：建议每年由是德认证机构进行工厂校准，附出厂证书质保。

2. 清洁维护：使用防静电布擦拭外壳，禁用有机溶剂，防止内部元件受潮。

3. 故障处理：若发现示波器异常，立即停止使用并联系专业人员维修，避免二次损伤。

规范的校准流程是保障示波器性能的核心环节。通过严格的步骤执行与维护管理，MSOX3104A可长期维持高精度测量能力，为用户提供可靠的数据支持。操作时务必遵循安全规范，并结合设备手册细化参数调整，确保每次测量结果的有效性与一致性。
