普源示波器DHO804使用教程

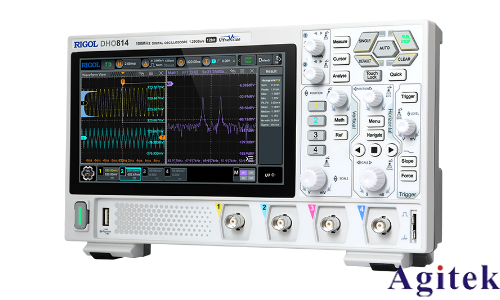

普源示波器DHO804是一款功能强大的电子测量仪器，适用于信号分析、电路调试等多种场景。本文将结合基础操作与实战技巧，为您详细介绍其使用方法。

一、前期准备与连接

1. 环境检查：确保工作环境温度在15℃~30℃、湿度低于80%，避免电磁干扰。

2. 设备连接：连接电源线并开机预热15分钟。根据信号类型选择探头（如无源探头用于常规信号，有源探头用于高频信号），将探头BNC插头插入对应通道（如CH1），接地夹连接被测电路公共地。

二、基础设置操作

1. 通道配置：按下“CH1”键激活通道，设置耦合模式（DC/AC），根据探头衰减比调整系数（如10:1探头设为×10）。

2. 时基与垂直档位：旋转“TIME/DIV”旋钮调整水平时间刻度（如500μs/div），“VOLTS/DIV”旋钮调整电压幅度（如1V/div），使波形完整显示。

3. 触发设置：选择“边沿触发”模式，设定触发源、电平及斜率（上升/下降），确保波形稳定。

三、高级功能应用

1. 输入阻抗调节：在高频信号测量时，进入“Channel”菜单切换至50Ω模式（需断开探头），配合“高频增强”滤波功能抑制杂散信号。

2. 探头补偿校准：连接1kHz方波校准信号，调整探头补偿电容直至波形无过冲或振铃。

3. 总线解码：在菜单中选择I2C、SPI等协议，配置数据位数、时钟频率，触发后自动解码并以表格显示数据流。

四、实战技巧与场景示例

1. 电路调试：同时启用CH1/CH2观察两点信号相位差，利用数学运算功能（如加减）分析差异。

2. 纹波测试：连接电源输出端，设置时间刻度观察高频纹波，开启测量工具读取峰峰值、频率参数，结合滤波器测试评估抑制效果。

3. 触发优化：在复杂信号中启用“序列触发”（如“上升沿→脉冲宽度异常”），精准捕获特定时序问题。

五、注意事项

避免高压输入：严禁直接连接未隔离的高压电源。

定期校准：每6个月进行内部自校准（通过“System→Self-Calibration”）。

接地规范：确保探头与电路共地，防止干扰。

存储维护：使用后关闭电源并妥善存放探头。

六、故障排查

若出现波形失真，检查：①探头补偿是否正确；②输入阻抗是否与信号源匹配；③触发设置是否合适。若显示异常，可查看校准结果或联系售后支持。

通过掌握基础操作、灵活运用高级功能与实战技巧，普源DHO804示波器能高效助力电子设计与测试工作。建议用户结合具体需求参考官方手册，深入挖掘其解码、分析等扩展功能，提升调试效率。
