普源示波器DHO802右下角方波信号的观察与解读

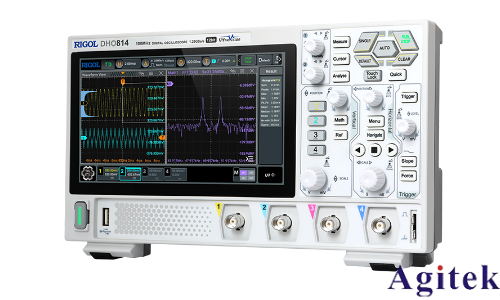

普源示波器DHO802作为一款高性能的电子测量仪器，广泛应用于信号分析与电路调试领域。其屏幕右下角的方波信号显示区域，为用户提供了关键的信号参数与状态信息。本文将结合实际操作与理论分析，探讨如何准确观察并解读这一区域的方波信号，帮助用户高效完成测试任务。

一、方波信号的基本特性与功能

方波信号是一种具有固定周期、高低电平交替的矩形波，常用于数字电路测试、时钟同步及脉冲控制等场景。在示波器中，方波信号的参数（如频率、占空比、幅值）直接影响测试结果。普源DHO802通过右下角的显示区域，直观呈现这些关键指标，便于用户快速判断信号质量。

二、观察步骤与参数解读

1. 定位方波显示区域：在DHO802的屏幕右下角，通常标注有“波形参数”或类似标识。该区域会实时显示当前输入或输出的方波信号参数。

2. 频率与周期读取：数值通常以“Hz”或“kHz”为单位，反映信号每秒钟的周期数。例如，“1kHz”表示信号每秒完成1000次高低电平切换。

3. 占空比分析：显示高电平持续时间占比（如“50%”表示高电平占周期的一半），常用于验证脉冲宽度或数字信号时序。

4. 幅值（电压范围）：以“V”为单位，显示方波的高、低电平电压差。例如“5Vpp”表示峰峰值5伏，帮助用户判断信号是否符合电路驱动要求。

5. 波形稳定性：观察信号边缘是否陡峭（上升/下降时间），以及是否存在畸变或噪声，这些细节可通过示波器的放大功能进一步分析。

三、参数调整与优化观察

若默认显示无法满足需求，用户可通过示波器菜单进行设置：

触发模式调整：选择“边沿触发”并设定阈值，确保方波稳定显示。

时基与幅值刻度：调整水平（时间轴）和垂直（电压轴）缩放比例，使波形完整呈现于屏幕中央。

信号源同步：若使用示波器输出方波（如校准或测试），需确保内部时钟与外部设备同步，避免相位差导致误判。

四、注意事项与实战应用

1. 负载与安全：输出方波信号时需确认负载阻抗匹配，避免过载损坏设备；高压信号操作时务必佩戴防护装备。

2. 参数校准：定期使用标准信号源校准示波器，确保测量精度。

3. 应用场景举例：在调试数字逻辑电路时，通过观察方波占空比验证触发器的时序；在音频设备测试中，利用方波信号分析功放的响应速度。

普源DHO802右下角的方波信号显示区域，是工程师解读电子信号的重要窗口。通过掌握参数解读方法、灵活调整观测设置，并结合实际应用场景的注意事项，用户可大幅提升电路分析与故障排查的效率。在智能电子设备日益复杂的今天，精准的信号观测能力已成为技术工作者不可或缺的技能。
