是德示波器DSOX3014A使用方法指南

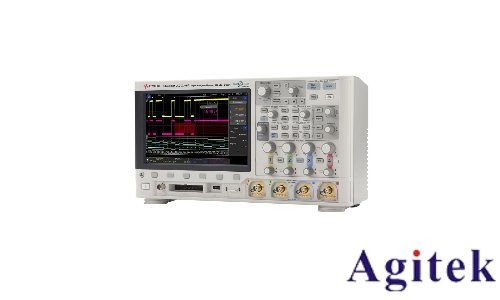

是德示波器DSOX3014A是一款高性能的电子测量仪器，广泛应用于电子工程、通信、自动化控制等领域的信号分析与调试。本文将详细介绍其基本操作、参数设置及高级功能，帮助用户快速掌握使用方法。

一、基本操作与连接

1. 开机与连接电源：确保电源线连接稳固，按下电源按钮启动示波器。等待系统初始化完成后，屏幕将显示默认界面。

2. 信号连接：使用匹配的探头将待测信号接入示波器输入通道。探头接地夹连接电路地线，信号端连接待测点。注意选择合适带宽和衰减比的探头，避免信号失真。

3. 垂直与水平设置：通过旋钮或菜单调整垂直灵敏度（如V/div）和水平时基（如s/div），确保波形在屏幕上清晰显示。可根据信号幅度和频率动态调整参数。

二、波形捕获与触发设置

1. 触发模式选择：在菜单中选择触发类型（如边沿触发、脉冲触发、视频触发等）。边沿触发适用于周期性信号，脉冲触发用于捕获特定宽度脉冲。

2. 触发条件配置：设定触发电平（波形触发点的电压阈值）和触发斜率（上升沿/下降沿）。正确设置触发条件可稳定显示目标波形，避免杂乱信号干扰。

3. 运行与捕获：按下“运行”按钮启动波形采集。示波器自动调整显示窗口，实时显示信号波形。

三、测量与分析功能

DSOX3014A提供丰富的自动测量功能，可通过菜单快速调用：

基本参数测量：一键获取波形的频率、峰峰值、占空比、上升时间等数据。

频谱分析（FFT）：将时域信号转换为频域图谱，用于分析信号谐波成分与噪声。

波形存储与回放：支持将捕获数据保存至U盘或内部存储，便于后续离线分析或生成报告。

数学运算：对多通道波形进行加减乘除、积分微分等运算，辅助复杂信号分析。

四、高级功能与优化技巧

1. XY模式应用：用于绘制李萨如图形，分析两信号相位差或频率比。需在菜单中选择XY模式，并配置输入通道。

2. 带宽限制与滤波：针对高频噪声，可启用硬件带宽限制或软件滤波功能，提升测量精度。

3. 自动校准：定期使用内置校准信号（如方波）校准探头和示波器通道，确保测量准确性。

五、维护与注意事项

避免探头长时间暴露于高压环境，使用前检查探头衰减系数是否正确设置。

定期清洁探头连接头，防止氧化影响信号传输。

若遇故障，参考用户手册中的故障排除指南或联系售后服务。

DSOX3014A示波器凭借其高精度测量与智能化功能，为电子工程师提供了强大的信号分析工具。通过合理配置参数、灵活运用触发与测量功能，用户可高效完成电路调试与故障排查。建议结合官方文档及在线资源深入学习，以充分发挥仪器性能，助力技术研发与创新。
