是德示波器DSOX3034A使用方法

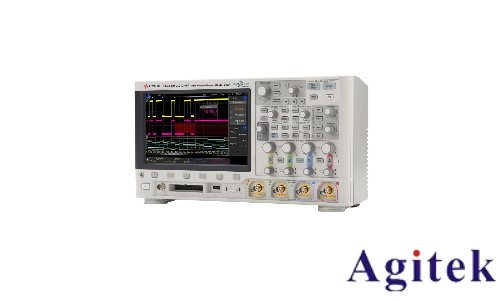

是德示波器DSOX3034A是一款功能强大的电子测量工具，广泛应用于电路设计、故障排除和信号分析领域。本文将详细介绍其使用方法，帮助用户高效掌握操作技巧，提升工作效率。

一、连接与基本设置

1.连接设备：通过探头和BNC电缆将示波器与待测设备连接。确保探头接地端连接电路地线，信号端连接待测点。根据信号电压范围选择合适的探头类型（如高压探头或差分探头）。

2.开机与显示调整：接通电源，调整屏幕亮度、对比度，确保波形清晰可见。通过水平、垂直旋钮初步调整波形显示位置与比例。

二、参数设置与信号捕获

1.时间与电压刻度：根据信号频率调整时基（如ns/div、μs/div），电压刻度（如V/div）需匹配信号幅值，避免波形溢出或压缩。

2.触发设置：选择触发模式（边沿触发、脉冲触发、视频触发等），设置触发电平与边沿（上升沿/下降沿）。触发功能可稳定显示重复信号，避免波形混乱。

3.采样率与带宽：DSOX3034A支持高达4GSa/s采样率与350MHz带宽，根据信号频率调整参数，确保高频细节不被丢失。

三、波形测量与数据分析

1.自动测量：利用示波器自动测量功能，一键获取频率、峰峰值、占空比等参数。适合快速检测。

2.高级分析：通过FFT（快速傅里叶变换）进行频谱分析，或使用数学运算（如波形叠加、差分）深入分析信号特性。

3.存储与导出：将波形数据保存至USB或通过网络导出，支持长时间记录功能，便于后续离线分析。

四、高级功能与使用技巧

1.X-Y显示模式：适用于观察两信号相位关系，如李萨如图形分析。

2.探头补偿校准：定期校准探头，确保测量精度。

3.直流/交流耦合选择：测量含直流偏置的信号（如自感电动势）时选择直流耦合；分析交流噪声时选用交流耦合。

4.Wave Inspector功能：快速定位异常波形事件，辅助故障排查。

五、注意事项

1.量程匹配：避免输入信号超过示波器最大量程，损坏设备。

2.环境干扰：远离强电磁场，使用屏蔽电缆减少噪声。

3.定期校准：按厂家建议进行校准，维持测量准确性。

DSOX3034A示波器凭借其高性能与丰富的功能，成为电子工程师的得力工具。通过合理设置参数、灵活运用触发与分析功能，用户可精准捕捉信号特征，快速解决调试难题。掌握上述使用方法，并结合实际应用场景优化操作，将显著提升电路设计与测试的效率。
