普源示波器MSO5104带宽选择指南

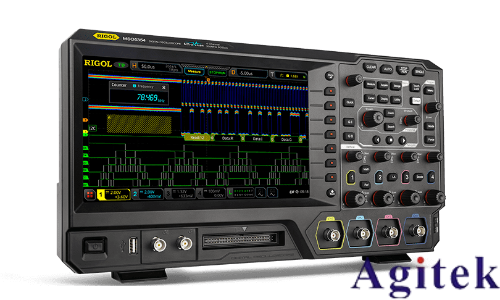

在电子测量领域，示波器的带宽选择直接影响信号测试的精度与可靠性。普源MSO5104作为一款高性能混合信号示波器，其带宽配置需根据具体应用场景灵活调整。本文结合信号特性、测量需求及设备参数，为用户提供实用的带宽选择指南，助力精准测试。

一、理解MSO5104的带宽基础

MSO5104标配模拟带宽为1GHz，支持带宽升级选项。该配置适用于大多数高频信号测量场景，如高速数字电路、射频前端调试等。需注意，实际选择时需结合待测信号的最高频率成分，避免过高带宽引入噪声或过低带宽导致信号失真。

二、核心选择原则

1. 匹配信号最高频率

根据奈奎斯特采样定理，示波器带宽至少应覆盖信号最高频率的3-5倍。例如，若测试信号基频为200MHz，建议选择600MHz以上带宽。对于数字信号（如方波），因其谐波分量丰富，建议按10-15倍基频选择，确保波形完整性。

2. 考虑信号边沿速率

快速上升沿信号蕴含高频分量。经验公式：带宽≥(0.5～1)/上升时间。例如，测试500ps上升沿信号时，建议选择1GHz以上带宽。

3. 平衡噪声与信噪比

高带宽虽能捕捉细节，但会放大环境噪声。测量低幅值信号时，可适当降低带宽并开启示波器内置滤波功能，通过“阶梯测试法”逐步调整带宽，观察波形变化，确定**信噪比区间。

三、应用场景优化策略

1. 高速数字电路测试（如USB3.2、PCIe Gen5）

此类信号速率超10Gbps，建议配置≥20GHz带宽（需升级），搭配高采样率（≥50GSa/s）和边沿触发模式，确保捕获微小时序异常。

2. 射频与通信调试（如5G Sub-6GHz）

载波频率2.6GHz的调制信号需关注动态带宽匹配，建议配置≥8GHz带宽，结合频谱分析功能，确保信号完整解析。

3. 通用模拟电路与低频信号

对于低频模拟信号（如音频、传感器信号），1GHz标配带宽已足够，可适当降低带宽以减少噪声干扰。

四、注意事项与进阶技巧

避免带宽过载：过高的带宽设置会增加噪声和失真，选择略高于需求即可。

触发模式优化：使用边沿+脉宽联合触发，提升复杂信号的捕获成功率。

探头匹配：确保探头带宽与示波器带宽匹配，避免探头限制测量精度。

动态调整：利用示波器的可变带宽功能，实时优化信噪比。

MSO5104的带宽选择需平衡信号频率、边沿速率与噪声因素。通过匹配信号特征、结合应用场景需求，并灵活使用示波器的滤波与触发功能，可最大化发挥设备性能。合理配置带宽不仅能提升测量精度，还能降低环境干扰，为电子设计与调试提供可靠依据。
