普源示波器DHO924存储深度及数据存储方法

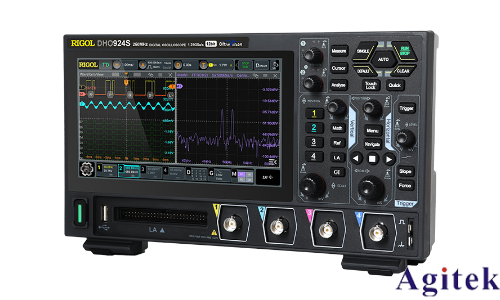

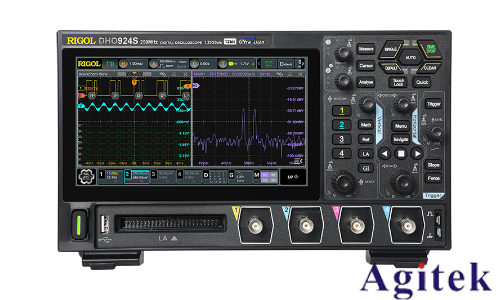

普源示波器DHO924作为一款高性能数字示波器，在电子测量领域广泛应用。其卓越的存储深度和灵活的数据存储功能，为用户提供了强大的信号捕获与分析能力。本文将详细介绍DHO924的存储深度参数及数据存储方法，帮助用户更好地利用该设备进行信号分析和数据管理。

一、普源示波器DHO924的存储深度

存储深度是示波器的重要性能指标，决定了设备能够捕获和存储信号的时间长度或数据量。DHO924具备50Mpts（50兆点）的最大存储深度，这意味着在单次捕获中，示波器可以记录大量波形数据。例如，在最高实时采样率1.25GSa/s（每秒1.25亿次采样）下，设备能够连续存储超过40毫秒的波形数据（计算方式为50Mpts / 1.25GSa/s）。这一深度在高频信号捕捉、长时间信号趋势记录、复杂信号分析等场景中具有显著优势，避免了因数据量不足导致的信号细节丢失，为后续分析提供了充足的数据支持。

二、数据存储方法：灵活多样的操作方式

DHO924提供了多种数据存储方式，满足不同场景下的需求。以下是具体操作步骤及注意事项：

1. 内置存储器存储

操作步骤：

    1. 捕获目标波形后，通过示波器面板或软件界面进入“存储”菜单。

    2. 选择“内置存储”选项。

    3. 设置存储文件名、格式（如WF格式保存波形数据及设置参数，PNG格式保存波形图像，CSV格式保存数据表格）。

    4. 确认存储路径（默认或自定义）并执行存储。

优点：操作便捷，无需外部设备，适合快速保存临时数据。

2. 外部存储设备扩展

支持设备：USB闪存盘、SD卡等。

操作步骤：

    1. 将存储设备插入示波器对应的接口。

    2. 在存储菜单中选择“外部设备”。

    3. 设置存储参数（如采样率、时间范围、文件命名）。

    4. 执行存储操作。

应用场景：大容量数据备份、长期实验数据的离线分析。

3. 网络存储与远程传输

适用型号：DHO924高端配置支持网络连接。

操作步骤：

    1. 配置示波器的网络参数（IP地址、端口等）。

    2. 在存储菜单中选择“网络存储”，输入服务器地址或云平台路径。

    3. 设定存储参数并触发保存。

优势：实现多设备数据共享，适用于团队协作或远程监控场景。

4. 高级存储技巧

触发存储：设置特定触发条件（如电压阈值、波形突变点），仅保存满足条件的波形，节省存储空间。

自动存储：配置定时或事件触发自动存储，适用于需要持续监测的场景。

数据导出：将波形导出为通用格式（如MATLAB可读的CSV），便于第三方软件深度分析。

三、注意事项与**实践

1. 存储空间管理：存储前检查设备剩余空间，避免数据溢出；定期清理无关文件。

2. 格式选择策略：

波形分析优先选WF格式（保留设备设置信息）。

报告展示选用PNG/JPEG图像。

数学处理选用CSV/TXT文本格式。

3. 数据备份：重要实验数据建议同步保存至外部设备或云端，防止硬件故障导致数据丢失。

4. 型号差异适配：不同DHO924版本可能存在界面差异，操作时务必参考对应用户手册。

四、应用场景实例

故障诊断：通过存储深度捕获设备启动时的瞬态信号，定位电路异常点。

信号特征提取：利用长时间数据记录分析周期性信号的微小变化。

教学演示：保存典型波形为图像或数据文件，用于课程讲解或报告撰写。

普源示波器DHO924的50Mpts存储深度与多样化存储功能，为用户提供了从数据采集到管理的完整解决方案。通过合理选择存储方式、优化参数设置，工程师和研究人员能够高效捕获、保存并分析信号数据，提升工作效率与测量精度。掌握这些技巧，将使DHO924在电子测试、科研实验及故障排查中发挥更大价值。
