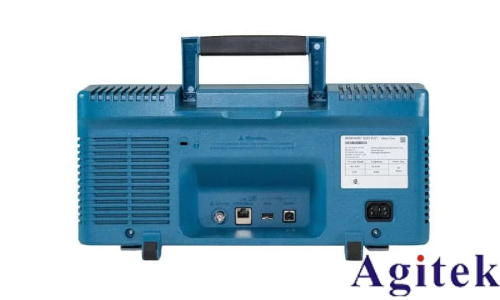

泰克示波器 TBS2104X 触发功能深度设置指南

在电子信号的世界里，信号的形态千变万化，复杂程度远超想象。当使用泰克示波器 TBS2104X 进行信号测量时，若没有可靠的触发功能，屏幕上的波形可能会杂乱无章、闪烁不定，根本无法准确观察信号特征。触发功能就像是示波器的 “导航仪”，能够帮助我们精准定位并稳定显示所需信号，接下来就为你详细介绍它的设置方法与应用技巧。

触发功能的重要性

想象一下，你正在测量一个周期性的脉冲信号，如果没有触发功能，示波器会持续不断地采集信号，每次采集的起始点都不固定，导致屏幕上的波形重叠交错，根本无法分辨信号的周期、脉宽等关键参数。而触发功能可以设定特定条件，只有当信号满足这些条件时，示波器才会开始采集并显示波形，让杂乱的信号变得有序，稳定地呈现在屏幕上，方便我们对信号进行深入分析。无论是调试电路、排查故障，还是评估电路性能，触发功能都是不可或缺的关键环节。

触发功能的设置选项详解

触发源选择

泰克示波器 TBS2104X 提供了丰富的触发源选项，包括通道触发（CH1、CH2、CH3、CH4）、外部触发以及交流电源触发等。通道触发是最常用的方式，当我们测量某个通道输入的信号时，将对应通道设为触发源，示波器就会依据该通道信号来判断是否触发。比如，想要观测 CH2 通道输入的音频信号，就把触发源设置为 CH2。外部触发则适用于利用外部信号来控制示波器触发的场景，在多设备协同测试时，使用一个稳定的外部信号作为触发源，能确保各个设备的测试同步进行。交流电源触发常用于测试与市电相关的电路，帮助我们观察信号与市电的同步关系。

触发模式选择

TBS2104X 具备自动触发、正常触发和单次触发三种模式。自动触发模式下，即使没有满足触发条件的信号，示波器也会持续显示扫描线，一旦检测到符合条件的信号，就会稳定显示波形。这种模式适合快速观察信号的大致形态，在初步调试电路、不确定信号特性时非常实用。正常触发模式则更为严格，只有当信号满足触发条件时，示波器才会触发并显示波形，如果一直没有满足条件的信号，屏幕上的波形就不会更新。该模式常用于捕捉特定条件下的信号，比如检测电路中偶尔出现的异常脉冲。单次触发模式，顾名思义，在触发一次后就停止采集，适合捕捉单次出现的瞬态信号，如电路上电瞬间的冲击信号，避免信号重复显示造成观察混乱。

触发电平与触发沿设置

触发电平决定了信号在什么电压值上触发。通过调节触发电平旋钮，我们可以让示波器在信号的特定电压位置开始采集。例如，对于一个带有直流偏置的交流信号，合理设置触发电平，就能确保每次触发都从交流信号的同一相位开始，使波形稳定显示。触发沿设置分为上升沿触发和下降沿触发。选择上升沿触发时，当信号从低电平上升到触发电平的那一刻，示波器触发；下降沿触发则是在信号从高电平下降到触发电平时触发。根据信号的特征和我们的观察需求选择合适的触发沿，能够更精准地捕捉信号的关键变化。

触发功能的设置步骤

按下 TBS2104X 操作面板上醒目的 “Trigger” 按键，屏幕上会立刻弹出触发设置菜单，这个菜单汇聚了所有与触发相关的设置选项。

使用面板上的方向键，在菜单中找到 “Trigger Source”（触发源）选项，通过旋转多功能旋钮或按动方向键，将触发源设置为所需的通道或其他触发方式。

接着选择 “Trigger Mode”（触发模式），根据测试需求在自动触发、正常触发、单次触发中进行切换。

调节 “Level” 旋钮来设置触发电平，同时观察屏幕上的波形变化，将触发电平调整到合适位置，使波形稳定显示。

最后，在 “Slope” 选项中选择触发沿，是上升沿触发还是下降沿触发，完成整个触发功能的设置。

不同信号类型下的触发设置案例

正弦波信号

测量正弦波信号时，如果只需要观察信号的整体形态，选择自动触发模式，触发源设为信号输入通道，触发电平设置在信号幅值中间位置附近，触发沿选择上升沿或下降沿都可以，这样就能稳定显示正弦波波形。

脉冲信号

对于脉冲信号，若要测量脉冲宽度，可选择正常触发模式，触发源为信号输入通道，将触发电平设置在脉冲信号的有效电平范围内，触发沿根据需要选择上升沿（测量上升沿相关参数）或下降沿（测量下降沿相关参数），从而精准捕捉到脉冲信号进行分析。

掌握泰克示波器 TBS2104X 触发功能的设置方法，能够让我们在复杂的电子信号测量中占据主动。通过合理选择触发源、触发模式，精确调节触发电平和触发沿，我们可以稳定捕获并清晰观察各类信号，为电子电路的设计、调试和优化提供强有力的支持。
