示波器随机噪声及其对抖动性能的影响解析

在电子测量领域，示波器作为关键的测试仪器，其性能直接影响着测量结果的准确性。其中，示波器的随机噪声与抖动性能之间的关联，是工程师在进行高精度信号分析时必须关注的重要课题。本文将深入探讨示波器随机噪声的定义、类型，以及其对抖动性能的具体影响。

一、示波器随机噪声的定义与常见类型

示波器随机噪声，指的是在测量系统中随机引入的、会引发抖动现象的噪声。这种噪声具有不确定性和随机性，会对信号的测量产生干扰，进而影响对信号真实特性的判断。

常见的示波器随机噪声类型主要包括以下几种：

热噪声（kTB 噪声）：这种噪声与导体中的电子流紧密相关。其产生的根源是导体中电子的无规则热运动，且会随着带宽、温度和噪声电阻的增加而增强。在实际测量中，热噪声是一种无法完全消除的固有噪声，会对测量精度造成一定影响。

散粒噪声：属于半导体中的电子噪声和孔噪声（hole noise）。其噪声幅度的大小取决于偏置电流和测量带宽，在半导体器件的测量中较为常见。

“粉红” 噪声：这类噪声的频谱与 1/f 相关，在低频段具有相对较高的能量，在很多电子系统中都可能存在，会对低频信号的测量产生干扰。

二、示波器噪声对抖动性能的影响

示波器噪声会导致信号抖动增加，这是其对抖动性能最直接的影响。是德科技在示波器前端设计方面投入巨大，所生产的示波器噪声水平处于业内最低水准，但即便如此，在某些情况下，仪器自身的噪声仍可能将抖动引入波形，需要特别注意的是，这种抖动并非波形本身的真实性能。

具体而言，示波器噪声对抖动性能的影响呈现出以下特点：

每个示波器都存在固有的垂直本底噪声，而这种垂直噪声会转化为水平抖动，从而影响对信号时序的判断。

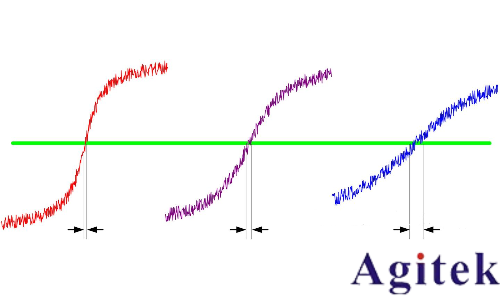

示波器噪声引入信号的随机抖动会随信号斜率的变化而变化。当信号斜率较高时，示波器噪声对信号的影响相对较小；而当信号斜率较低时，垂直噪声会更多地转化为水平抖动，使得信号抖动更为明显。这是因为在斜率较低的情况下，垂直方向的微小变化会被放大为水平方向的较大偏移。

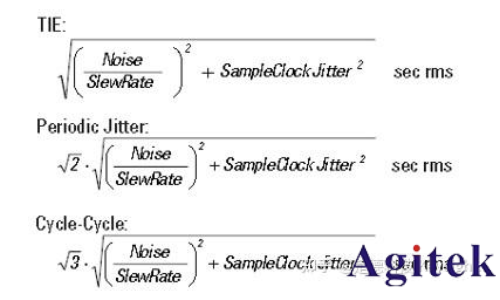

测量得到的随机抖动是多种因素共同作用的结果，其中包括信号斜率、示波器噪声以及示波器采样时钟抖动。在进行抖动测量时，需要综合考虑这些因素，才能得到更为准确的结果。

综上所述，深入了解示波器随机噪声及其对抖动性能的影响，对于工程师选择合适的测试仪器、优化测量方案以及提高测量结果的准确性具有重要意义。在实际应用中，应充分考虑示波器噪声的影响，采取相应的措施来减小其对测量的干扰，以获得更可靠的测试数据。
