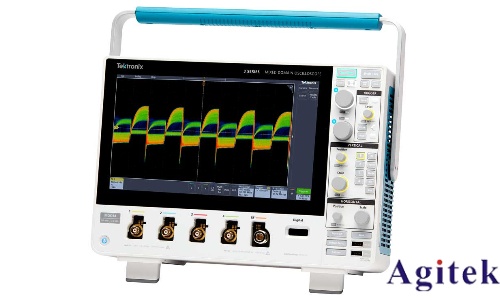

泰克MSO66B混合信号示波器实现高速信号分析的方法

在高速数字电路与复杂信号系统的研究、开发和测试过程中，对高速信号进行精准且深入的分析极为关键。泰克MSO66B混合信号示波器作为一款性能卓越的测试设备，凭借其一系列先进特性与功能，为高速信号分析工作提供了强有力的支持。其高速信号分析流程涵盖仪器设置、信号采集、测量与分析以及数据处理等多个环节。

合理配置仪器硬件

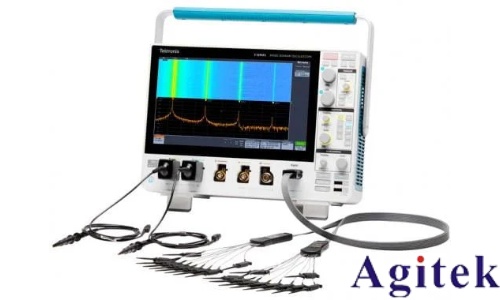

选择适配探头 针对高速信号的特性，要选用合适的探头。泰克TDP7700系列的4GHz、6GHz、8GHz和10GHz TriMode探头，非常适合用于高速通信信号的测量。若测试差分高速信号，应选择差分探头，它能够有效抑制共模干扰，精确提取差分信号。在探测高速串行总线信号时，单端有源探头可凭借其低电容负载特性，减少对被测电路的影响。连接探头时，需严格遵循操作规范，确保探头与示波器通道的衰减系数正确匹配，像10X衰减探头就需在示波器中设置相应的衰减比例，以此保障测量信号的准确性。

设定合适带宽

MSO66B示波器具备1GHz至10GHz的可升级带宽。在分析高速信号前，要依据信号的最高频率成分来确定所需带宽。对于频率为3GHz的高速时钟信号，应将示波器带宽设置为至少6GHz，遵循示波器带宽需为被测信号最高频率3至5倍的原则，这样才能精准还原信号的真实特征，避免因带宽不足导致信号失真，从而为后续分析提供可靠的信号基础。

优化采样设置

该示波器在不同通道数下具有不同的采样率，2个通道时实时采样率可达50GS/s，4个通道为25GS/s，超过4个通道则为12.5GS/s。在高速信号分析中，需根据信号的变化速率合理设置采样率，以满足奈奎斯特采样定理，即采样率至少为信号最高频率的2倍。对于5GHz的高速数字信号，采样率应设置为10GS/s以上。同时，可依据信号特征与分析需求，灵活选择采样模式，如实时采样模式适用于捕捉信号的瞬态变化，等效时间采样模式则在测量周期性高速信号时，能以较低的采样率实现高分辨率测量。

精准采集信号

优化触发设置 精确的触发设置是准确捕捉高速信号的关键。MSO66B示波器提供了丰富的触发类型，包括边沿触发、脉冲宽度触发、超时触发、矮脉冲触发、窗口触发、逻辑触发、建立保持触发、上升/下降时间序列触发以及可视化触发等。当分析高速数字电路中的毛刺信号时，可选用脉冲宽度触发，并设置合适的脉冲宽度范围，使示波器仅在检测到符合条件的毛刺脉冲时触发采集，从而精准捕获到异常信号。合理调整触发电平，将其设置在信号正常幅度范围内，确保示波器能稳定触发，避免出现误触发或触发不稳定的情况。还可通过设置触发延迟，控制信号采集的起始位置，以便重点观测信号的特定时段。

利用高分辨率模式

在特定采样率下，MSO66B示波器可启用高分辨率模式来提升垂直分辨率。当采样率降低至一定程度时，如在200MHz频率下，分辨率最高可达16位。在测量微弱的高速信号或者对信号细节要求极高的场景中，开启高分辨率模式能够有效减少量化误差，增强对信号细微变化的分辨能力，清晰呈现信号的细节特征，为准确分析信号提供更精确的数据。 ## 全面测量与分析信号

运用自动测量功能

MSO66B示波器内置了丰富的自动测量功能，可快速获取高速信号的多种关键参数，如幅度、频率、周期、上升时间、下降时间、占空比等。在分析高速时钟信号时，利用自动测量功能能迅速得到时钟信号的频率稳定性、周期抖动等参数，帮助工程师快速评估信号质量。通过测量高速数字信号的上升时间和下降时间，可判断电路的驱动能力与信号完整性，为电路设计优化提供重要依据。

开展频谱分析

借助示波器的频谱分析功能，能够将时域的高速信号转换到频域进行分析，有助于洞察信号的频率成分与谐波分布。MSO66B示波器的频谱分析功能强大，任何模拟通道都可同时显示波形和频谱。在分析高速通信信号时，通过频谱分析可清晰看到信号的载波频率、边带分布以及杂散信号等，判断信号是否符合通信标准，评估信号的频谱纯度。还可利用频谱控制功能，如独立设置中心频率和分辨率带宽（RBW），对感兴趣的频率范围进行精细分析，深入挖掘信号的频域特征。

进行眼图分析

眼图分析在高速串行信号分析中具有重要作用。MSO66B示波器能够通过多次采集高速串行信号，并将其叠加显示，生成眼图。通过观察眼图的张开程度、眼高、眼宽、交叉点等参数，可直观评估信号的噪声容限、抖动情况以及信号完整性。在高速USB3.0或HDMI信号测试中，眼图分析能够快速判断信号是否存在码间串扰、抖动过大等问题，帮助工程师及时发现并解决信号传输过程中的故障，确保高速串行通信的可靠性。

实施抖动分析

抖动是高速信号的关键指标之一，MSO66B示波器具备强大的抖动分析功能。它能够对GHz时钟和串行总线信号的抖动进行精准检定，并通过综合测量将统计资料纳入分析范畴。在高速时钟信号测试中，示波器可测量出周期抖动、长期抖动、随机抖动和确定性抖动等多种抖动成分，通过分析这些抖动参数，能够评估时钟源的稳定性以及电路对时钟信号的传输质量，为优化时钟电路设计、提高系统性能提供有力的数据支持。

高效处理分析数据

存储与导出数据

MSO66B示波器支持将采集到的信号数据以及分析结果进行存储。可通过内置的大容量存储器，如标配的62.5M点记录长度，或选配的125M点、250M点、500M点甚至1G点记录长度，存储长时间的信号数据。仪器具备多种数据存储格式，如CSV、BIN等，方便与其他数据分析软件兼容。工程师可将测量数据导出至PC，利用专业的数据处理软件，如MATLAB、Excel等，进行更深入的数据分析与处理，生成详细的测试报告，为项目研发与产品质量评估提供全面的数据依据。

运用自动化测试功能

对于需要频繁进行高速信号测试的场景，MSO66B示波器的自动化测试功能可显著提高测试效率。通过编写测试脚本，可实现测试流程的自动化，包括仪器设置、信号采集、测量分析以及数据存储等一系列操作。在批量生产的高速电路板测试中，运用自动化测试功能能够快速对每个电路板的高速信号进行全面检测，并自动生成测试报告，大大缩短测试时间，提高生产效率，同时减少人为操作误差，确保测试结果的一致性和可靠性。

 通过上述从仪器硬件配置、信号采集、测量分析到数据处理的一系列操作，泰克MSO66B混合信号示波器能够高效、精准地完成高速信号分析任务，为高速电路设计、通信系统研发、电子产品测试等领域提供可靠的技术支持，助力工程师深入了解高速信号特性，解决复杂的信号分析难题，推动相关领域的技术创新与发展。
