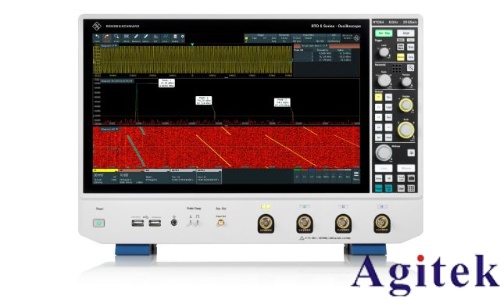

罗德与施瓦茨示波器 RTO64 分段采集操作指南

罗德与施瓦茨示波器 RTO64 在面对复杂信号的采集需求时，分段采集功能能够高效且精准地记录信号细节。以下为您详细介绍其操作流程：

开启示波器并准备信号输入：接通 RTO64 示波器电源，等待仪器完成自检并进入正常工作界面。将需要采集的信号源通过合适的探头连接至示波器的对应通道接口，确保连接稳固且信号传输正常。

进入分段采集设置界面：在示波器前面板上，按下 “Acquisition”（采集）按键，此时屏幕会弹出采集相关设置菜单。在该菜单中，通过旋转多功能旋钮并按下确认，找到 “Acquisition Mode”（采集模式）选项，并将其设置为 “Segmented Memory”（分段存储模式），这一步是启用分段采集功能的关键。

设置分段参数：

段数设置：在 “Segmented Memory” 模式下，继续在菜单中找到 “Number of Segments”（段数）选项。根据您预期要捕捉的信号特征和复杂程度，设定合适的段数。例如，若要捕捉具有多种不同频率成分或幅度变化的信号，可能需要设置较多的段数，以便更细致地记录每个部分的信号。

每段存储深度设置：“Memory Depth per Segment”（每段存储深度）选项决定了每一段能够记录的信号数据量。若信号变化较为缓慢，可适当减小每段存储深度以增加总的段数；若信号变化快速且细节丰富，则需增大每段存储深度，保证能完整记录信号的关键信息。同样通过旋转多功能旋钮并按下确认来设置该参数。

配置触发条件：准确的触发设置是确保分段采集能捕捉到目标信号的重要环节。按下示波器前面板上的 “Trigger”（触发）按键，在触发设置菜单中，依据信号特性设置触发类型，如边沿触发、脉宽触发、视频触发等。同时，设置触发源为对应的信号输入通道，并调节触发电平，使示波器能够在信号满足特定条件时开始每一段的采集。

启动分段采集：完成上述所有参数设置后，按下示波器前面板上的 “Run/Stop”（运行 / 停止）按键，示波器将按照设定的分段参数和触发条件开始采集信号。每捕捉到一次满足触发条件的信号，示波器就会在对应的存储段中记录下信号数据。

查看与分析采集数据：采集完成后，您可以通过示波器的 “Display”（显示）菜单，选择合适的显示模式来查看分段采集到的信号数据。例如，切换到 “Segmented Display”（分段显示）模式，示波器会依次展示每一段存储的信号波形，方便您对比分析不同时间段信号的变化情况。您还可以利用示波器自带的测量工具，对分段信号进行幅值、频率、周期等参数的测量，获取详细的信号特征数据。

通过以上步骤，您就能熟练运用罗德与施瓦茨示波器 RTO64 的分段采集功能，高效应对复杂信号的采集与分析任务。
