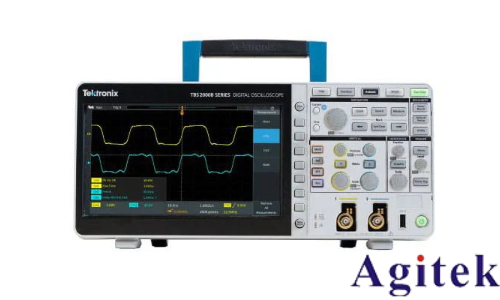

泰克示波器 TBS2072B 探头补偿方法

泰克示波器 TBS2072B 的探头在使用前需进行补偿校准，以确保探头与示波器通道匹配，避免信号失真。以下是具体操作步骤：

一、准备工作

连接设备：将示波器电源线接入市电，开机并等待自检完成（屏幕显示正常工作界面）。

探头连接：将需校准的探头（如 P2200 系列）的 BNC 接头插入示波器 CH1 或 CH2 通道，探头探针连接至示波器前端面板的 “PROBE COMP”（探头补偿）信号输出端（通常标有方波图标），探头接地夹连接至旁边的接地端子。

二、进入信号观察模式

设置通道：按下示波器前面板的 “CH1” 或 “CH2” 按键，确保对应通道开启（屏幕左侧通道标识显示为亮色）。

调整参数：

按 “Auto Setup”（自动设置）键，示波器会自动识别探头补偿信号（标准 1kHz 方波），并调整时基和垂直档位至合适范围，屏幕上应显示稳定的方波波形。

若波形不稳定，可旋转 “Horizontal”（水平）旋钮调整时基（建议设为 100μs/div），旋转 “Vertical”（垂直）旋钮调整幅度（建议设为 5V/div），确保方波占满屏幕 2/3 高度。

三、进行探头补偿调节

观察波形失真：

若方波顶部出现过冲（尖峰），说明探头补偿不足；

若方波顶部出现下垂，说明补偿过度。

调节补偿器：

找到探头侧面的补偿调节孔（通常为小螺丝孔），使用探头自带的绝缘调节工具（塑料螺丝刀）轻轻旋转。

边调节边观察屏幕波形，直至方波边缘陡峭、顶部平坦，无明显过冲或下垂（理想波形为标准矩形方波）。

四、验证补偿效果

调节完成后，再次按下 “Auto Setup” 键，确认方波波形稳定无失真。

可断开探头与 “PROBE COMP” 的连接，接入标准信号源（如 1kHz 方波），验证波形显示是否正常，确保补偿生效。

注意事项

每次更换探头或通道后，需重新进行补偿校准。

调节补偿器时动作要轻，避免用力过大损坏探头内部元件。

若多次调节仍无法获得理想波形，可能是探头损坏或示波器通道异常，建议更换探头或联系售后检测。

通过以上步骤，可确保探头与示波器精准匹配，为后续测量提供可靠的信号保真度。
