RIGOL DS1000系列示波器

DS1000系列是RIGOL推出的经典入门级数字示波器，适合教育、基础研发和小型实验室使用。该系列数字示波器采用了UltraVision技术平台，延续了深存储和高波形捕获率的特点，具有超高的性价比优势。其中创新的Plus型号，标配了数字通道接口，仅需增加一条RPL1116逻辑探头，即可升级为全功能的MSO。该系列以其出色的性能和经济实惠的价格成为许多用户的首选。

产品参数

带宽：50 MHz至100 MHz，具体型号如DS1054Z（50 MHz）、DS1074Z Plus（70 MHz）、DS1074Z-S Plus（70 MHz）、DS1104Z Plus（100 MHz）、DS1104Z-S Plus（100 MHz）。

通道数：标配4个模拟通道+16个数字通道（Plus型号支持）。

采样率：最高1 GS/s实时采样率。

垂直分辨率：8 bit

波形捕获率：高达30,000个波形每秒。

存储深度：最大24 Mpts，这在同类产品中处于领先地位。

显示：7英寸WVGA（800×480）TFT液晶屏，多级波形灰度显示。

其他功能：支持多种触发模式和自动测量，内置25 MHz双通道函数/任意波发生器（S型号支持），多达6万帧的硬件实时波形不间断录制和回放功能，内建FFT分析功能等。
性价比
DS1000系列以其低廉的价格和丰富的功能得到了市场的认可。对于预算有限的用户，尤其是需要多个通道进行信号分析的场合，该系列提供了极具竞争力的选择，功能丰富。然而，其较低的带宽可能限制了对高速信号的测试能力，适合用于教育和简单的实验室应用。

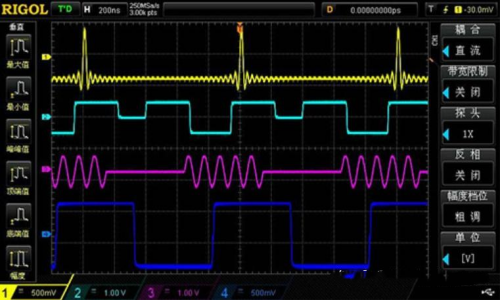

1、标配四通道
2通道的价格获得4通道产品，标准配置4个模拟通道，方便同时测量多路信号。

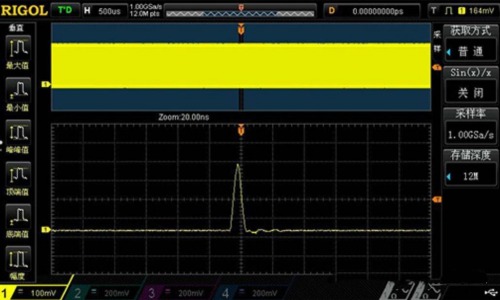

2、24Mpts存储深度
高达24Mpts超长存储深度（数字通道高达12Mpts），让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化。

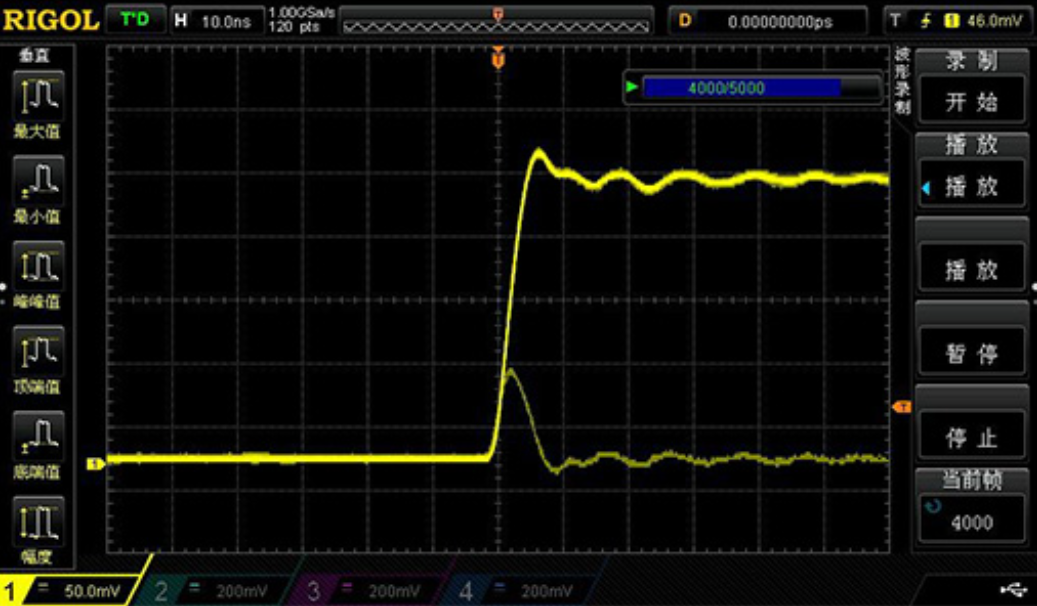

3、硬件波形录制和回放功能
提供硬件波形录制功能，高达6万帧，便捷地回放波形，找出故障所在。

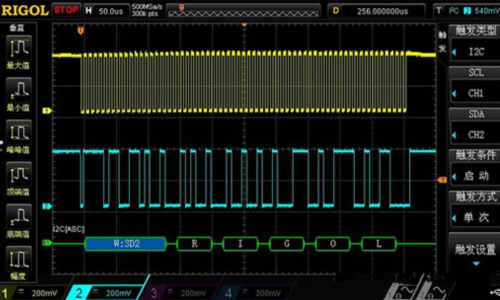

4、串行总线触发和解码
提供总线触发和解码功能，支持RS232/UART、I2C、SPI总线，用户可以通过协议分析轻松地发现错误、调试硬件、加快开发进度，为高速度、高质量完成工程提供保障。

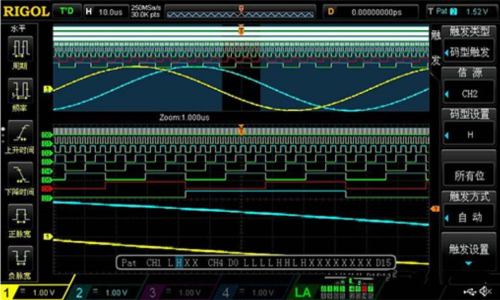

5、混合信号分析能力
MSO型号提供16路数字逻辑通道，更方便地同时测试多路模拟和数字信号,更便捷地进行逻辑信号分析，DS1000Z Plus可升级为MSO。

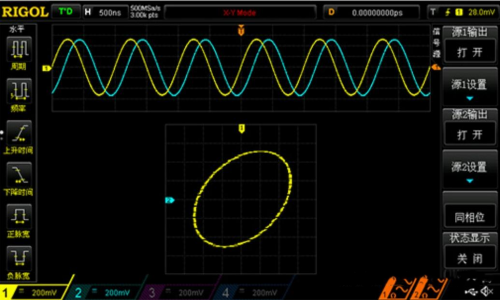

6、双路25MHz信号源
提供带有双路25MHz任意波形发生器型号，将示波器、逻辑分析仪及信号源三合一，带给您更高效的测试体验。

购买建议

预算有限或主要用于教学与简单实验室测试的用户，建议考虑DS1000系列。
