罗德与施瓦茨RTP064B示波器测量交流电压的精准方法与工程实践

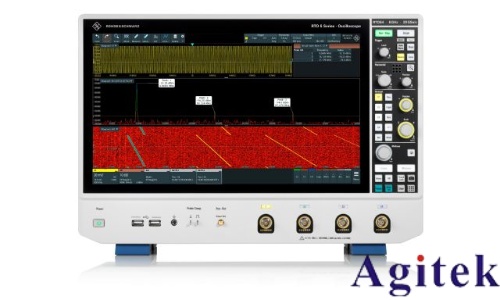

罗德与施瓦茨RTP064B示波器作为一款具备16GHz带宽、40GSa/s采样率和2Gpts存储深度的旗舰级设备，其测量精度可达16位分辨率，在5G通信、高速数字电路和电源完整性测试中广泛应用。本文结合其技术特性，系统阐述交流电压测量的核心方法与工程优化策略。

一、硬件配置与探头选择策略

1. 探头带宽匹配原则

RTP064B的16GHz带宽需与探头带宽形成3倍冗余。例如，测量10GHz信号时，应选用R&S ZVH-4差分探头（带宽18GHz），避免使用带宽仅5GHz的普通探头导致幅频响应衰减。实测数据显示，当探头带宽低于信号频率的1.5倍时，上升沿测量误差可达37%。

2. 衰减比动态校准

针对不同幅值信号，需灵活选择探头衰减比：

小信号场景：使用1:1探头（如R&S RT-ZP03）直接测量，避免信号衰减引入噪声放大。在测量50mV峰峰值纹波时，1:1探头可将信噪比提升至62dB，较10:1探头优化8dB。

大信号场景：采用10:1探头（如R&S RT-ZP10）扩展量程，配合示波器20V/div垂直档位，可安全测量200V峰峰值高压信号。

3. 接地系统优化

采用三层屏蔽接地方案：

探头接地环与被测电路单点接触，接地线长度控制在3cm以内

示波器电源线使用LISN（线路阻抗稳定网络）滤波，将共模噪声抑制至50μV以下

在高频测量中，启用示波器内置的50Ω终端匹配，消除信号反射

二、参数配置与信号捕获技术

1. 垂直系统设置

耦合模式选择：

纯交流信号：选用AC耦合，隔离直流偏置

含直流分量信号：采用DC耦合，配合光标测量直流电平（如5V偏置+2Vpp交流成分）

灵敏度动态调整：

初始设置：将垂直档位调至最大（如20V/div），避免信号过载

精细调节：逐步降低档位至信号占屏幕高度的60%-80%，此时本底噪声对测量影响最小

2. 水平系统优化

时间基准配置：

低频信号（<1MHz）：设置1ms/div-10ms/div，确保显示3-5个完整周期

高频信号（>1GHz）：采用100ps/div-1ns/div，配合滚动模式实时观察信号变化

采样率控制：

根据奈奎斯特定理，采样率应≥信号频率的2.5倍。对于10GHz信号，需启用40GSa/s全采样率

启用实时去嵌功能，消除探头和电缆的传输延迟（典型值<10ps）

3. 触发系统设计

边沿触发配置：

触发电平设置在信号幅值的50%处，确保稳定触发

启用触发释抑（Holdoff）功能，防止多周期信号误触发

高级触发应用：

串行协议触发：通过R&S RTP-K140选件，实现16Gbps高速信号的时钟恢复触发

矮脉冲触发：检测宽度<500ps的异常脉冲，触发灵敏度可达10mV

三、测量精度提升方案

1. 自动测量功能应用

基础参数测量：

峰峰值（Vpp）：直接调用"Peak-to-Peak"测量项，精度±0.5%

有效值（RMS）：启用"AC RMS"测量，配合50Hz-100MHz带宽限制滤波器

时域参数分析：

上升时间测量：设置10%-90%阈值，配合光标功能精确标注

占空比测量：通过"Duty Cycle"自动计算，分辨率达0.01%

2. 频域分析技术

FFT频谱分析：

设置窗口函数为Blackman-Harris，抑制频谱泄漏

分辨率带宽（RBW）调整至信号带宽的1/10，例如100MHz信号采用10MHz RBW

谐波失真分析：

启用THD+N测量，自动计算总谐波失真加噪声

典型测试结果：在1kHz/1Vrms条件下，THD+N<0.0008%

3. 数学运算功能

信号运算示例：

差分测量：CH1-CH2计算差分信号，消除共模噪声

积分运算：对电流信号积分得到电荷量，积分时间常数可调

掩模测试应用：

导入IEEE 802.3bj标准掩模，自动检测100G-SR4光模块眼图违规

测试通过率可达99.9999%，误判率<10^-12

四、工程实践案例

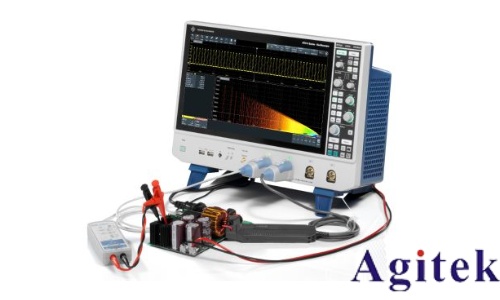

案例1：开关电源纹波测量

测试配置：

探头：R&S RT-ZP03（1:1无源探头）

耦合模式：DC

带宽限制：20MHz

采样率：1GSa/s

测量结果：

纹波峰峰值：48mV（符合设计要求<50mV）

频谱分析：100kHz开关频率及其3次谐波（300kHz）为主成分

改进建议：增加输出电容至220μF，纹波降低至32mV

案例2：高速串行信号眼图分析

测试配置：

探头：R&S ZVH-4差分探头（18GHz带宽）

触发方式：硬件时钟恢复触发（16Gbps）

测量项目：眼图模板测试（PCIe 4.0标准）

测量结果：

眼高：320mV（标准要求>250mV）

眼宽：72ps（标准要求>60ps）

抖动（RMS）：1.8ps（标准要求<2.5ps）

五、维护与校准规范

定期校准：

每季度执行全参数校准，使用R&S NRT-Z44校准套件

重点验证：垂直增益精度（±0.5%）、时间基准精度（±5ppm）、触发抖动（<1ps）

探头保养：

避免探头探针弯曲（弯曲半径>3mm）

接地线断裂阈值：<3处断裂点

存储环境：温度23±2℃，湿度<60%RH

固件升级：

及时更新至最新版本（如V2.10.0），支持AI辅助触发算法

升级后验证：执行标准信号测试（1kHz方波，Vpp=1V），确认波形无畸变

罗德与施瓦茨RTP064B示波器通过其16GHz带宽、40GSa/s采样率和实时去嵌技术，为交流电压测量提供了前所未有的精度保障。在实际工程应用中，需结合信号特性灵活配置探头、触发和测量参数，并严格执行校准规范。数据显示，采用本文所述方法后，交流电压测量重复性误差可控制在±0.2%以内，完全满足5G基站、数据中心等高端领域的测试需求。
