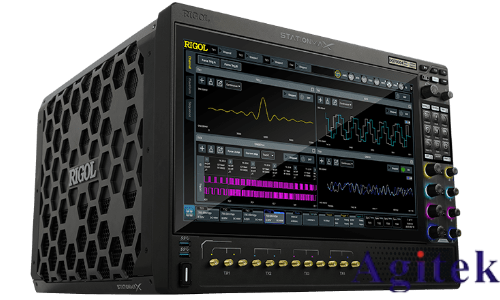

普源精电 RIGOL DG70000 系列信号发生器功能与参数介绍

RIGOL DG70000 系列是高性能任意波形发生器的代表，凭借 12GSa/s 高采样率、2GHz 模拟带宽、16bit 垂直分辨率及 5GHz 最高输出频率，为复杂信号仿真与高精度测试提供核心支持，广泛应用于通信、科研、工业等领域。

核心参数

信号性能：采样率 5GSa/s（内插最高 12GSa/s），16bit 垂直分辨率，-70dBc 无杂散动态范围，总抖动低至 10psp-p（随机抖动 350fsrms）；

存储与带宽：单通道 1.5G 样本点存储深度，2GHz 模拟带宽，直接生成载波高达 5GHz 的信号；

同步能力：4 通道型号支持单台 4 通道同步，任意通道间 skew 偏移重复性 ±10ps，支持多设备扩展同步；

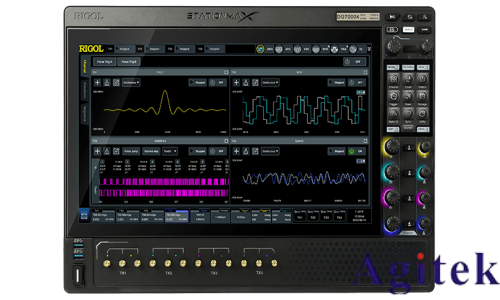

交互与接口：15.6 英寸可调节触控屏（支持多窗口显示），标配 LAN、USB3.0、HDMI 接口，支持远程控制。

技术平台与核心功能

1. SiFi III 技术平台

依托自研 SiFi III 技术，实现高精度信号生成与灵活控制：

多种输出模式：支持序列输出（高级序列可自定义复杂波形、动态跳转）、连续输出、精确触发输出，适配复杂测试场景；

信号处理能力：集成可变采样率（100Sa/s~12GSa/s）、IQ 调制、上变频、直接数字合成（DDS）功能，逐点生成任意波形，确保信号无失真还原。

2. 关键特性

高纯净度信号：低杂散、低抖动特性，保证信号清晰度，满足高灵敏度测试需求；

高效波形管理：1.5G 样本点存储支持长时间复杂波形生成，高级序列功能可切分存储器、灵活组合波形片段，提升存储利用率；

多通道协同：低通道间延时（10ps 级）与高精度同步，适配量子科技等多通道高速信号系统测试。

典型应用场景

通信工程：生成 5G 等复杂调制信号，评估系统抗干扰能力与性能；

科研与教育：模拟非标准信号，验证理论模型或支持教学实验；

半导体与电子研发：模拟器件工作信号，测试响应特性与可靠性；

自动化测试：集成至产线系统，实现批量设备的高效测试与质量控制。

DG70000 系列以高采样率、高分辨率、低杂散特性为核心，结合 SiFi III 技术平台的灵活控制与多通道同步能力，为复杂信号仿真与高精度测试提供一站式解决方案，是科研、通信、工业等领域的高效测试工具。
