如何使用万用表测量波峰因数？

可以使用以下公式确定波峰因数：

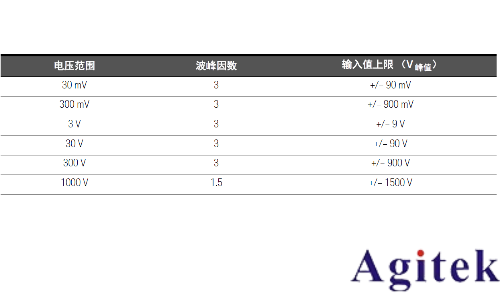

如下表所述，波峰因数在全刻度时最大为 3.0，量程为 1000 V 时除外，在该量程中，波峰因数在全刻度时为 1.5。

注意：超过峰值系数限制可能会导致读数错误或读数偏小。不要超过峰值系数限制，以避免仪器损坏和触电风险。

如何使用万用表测量AC电压？

如图2-1 所示，将万用表设置为测量 AC 电压。探测测试点并读取显示值。

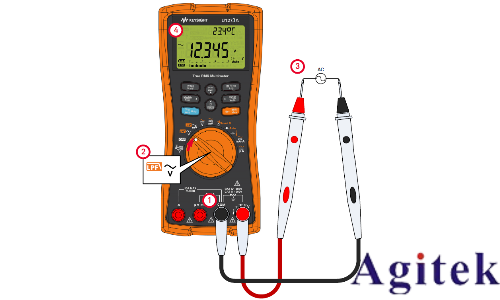

图 2-1 使用万用表测量 AC 电压

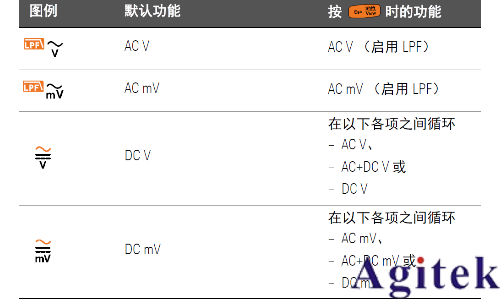

表 2-1 允许进行 AC 电压测量的旋转开关位置

注意：使用此万用表测量的 AC 电压测量值作为真 RMS（均方根）读数返回。对于没有DC 偏移的正弦波和其他波形（例如方波、三角波和阶梯波），这些读数准确的。

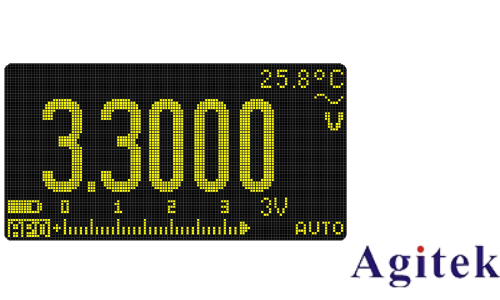

图 2-2 AC 电压显示

使用 LPF （低通滤波器）功能

万用表配备了一个 AC 低通滤波器，有助于在测量 AC 电压或 AC 频率时减少不需要的电噪声。

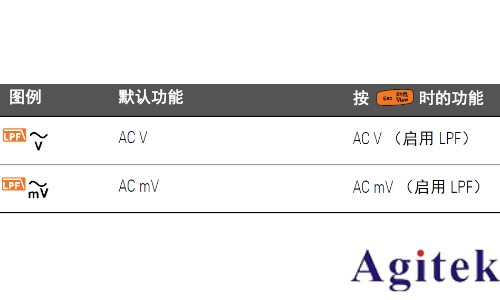

表 2-2 允许进行 AC 电压测量（启用 LPF）的旋转开关位置

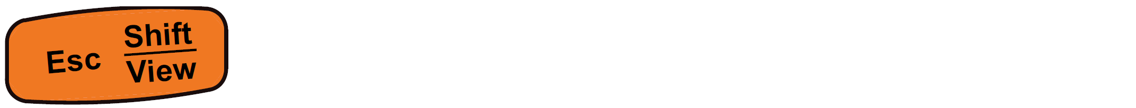

如图2-1 所示，将万用表设置为测量 AC 电压。点击按键

可激活 LPF 选项。万用表继续在选定的 AC 模式下进行测量，但现在信号通过滤波器进行转换，阻止了超过 1 kHz 的多余电压。探测测试点并读取显示。

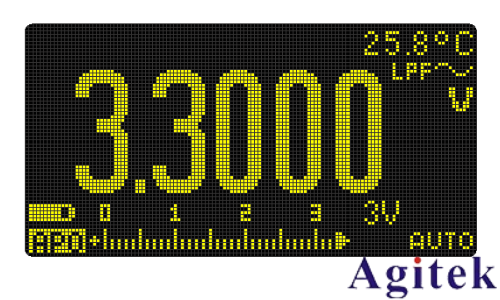

图 2-3 带 LPF 显示的 AC 电压

为了避免发生电击或造成人身伤害，请勿使用低通滤波器选项验证是否存在危险 AC 电压。启用低通滤波器时，可能出现 AC 电压值大于所指示电压的情况。 – 先，在滤波器关闭的情况下进行 AC 电压测量，以检测可能存在的危险电压。然后，如果对测量稳定性和响应速度有要求，请选择滤波器功能。

低通滤波器可在复合正弦波上提高测量性能，这些正弦波通常由逆变器和变频电机驱动器生成。

如何使用万用表测量DC电压？

如图2-5 所示，将万用表设置为测量 DC 电压。探测测试点并读取显示值。

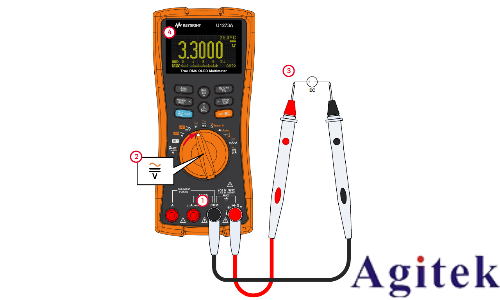

图 2-5 使用万用表测量 DC 电压

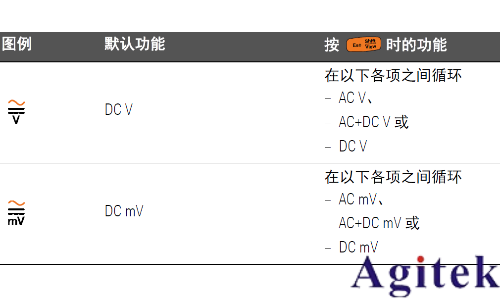

表 2-3 允许进行 DC 电压测量的旋转开关位置

注意：此万用表可显示 DC 电压值及其极性。负 DC 电压将在显示屏左侧返回一个负号。

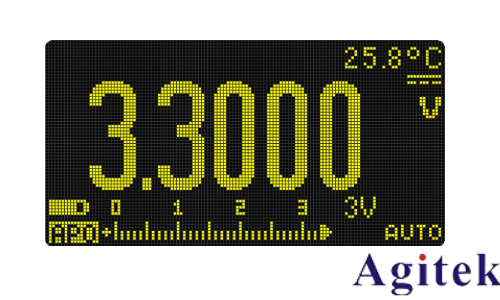

图 2-4 DC 电压显示

如何使用适用于DC测量的滤波器功能

在 DC 电压测量模式下，从复合信号（AC+DC 组件）测量 DC 电压和/ 或电流时，请打开滤波器功能。有关详细信息，请参阅第145 页上的“ 启用滤波器” 。

滤波器功能会阻止并衰减 AC 信号，以帮助您从复合信号中读取 DC 测量结果。例如，如果存在 AC 电压信号（例如，应用于 3 V 量程的 AC 100 V/220 V），会产生 DC 偏差。

如果在万用表的“ 设置” 模式下启用滤波器，则会显示如下：

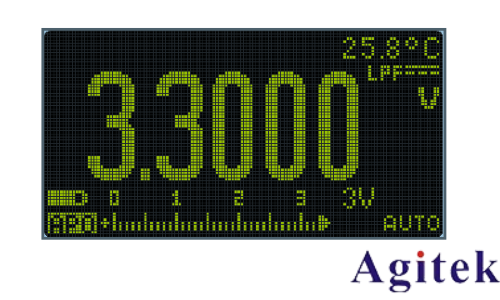

图 2-6 适用于 DC 电压测量的滤波器

注意：

1.为了避免发生电击或造成人身伤害，请启用滤波器 (LPF) 以验证是否存在危险电压。显示的 DC 电压值会受高频率 AC 组件影响，必须进行滤波才能确保得准确的读数。

2. 在执行测量以验证是否存在危险 DC 电压时，请勿启用任何双显示屏选项
