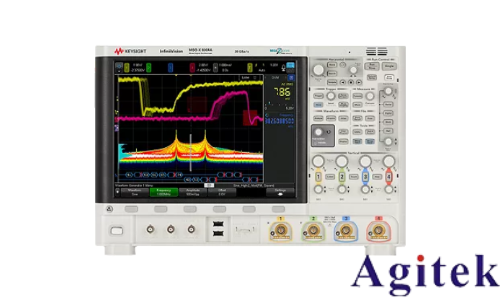

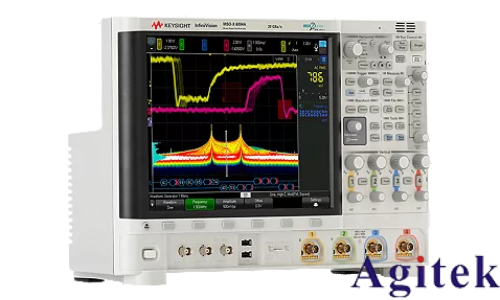

是德科技InfiniiVision 6000 X系列示波器

在高速数字电路、5G通信、汽车电子及半导体研发等领域，工程师对示波器的需求已从单一信号捕获转向高精度、高集成度、智能化的综合测试平台。是德科技InfiniiVision 6000 X系列示波器凭借其1 GHz至6 GHz可扩展带宽、450,000波形/秒的捕获率、7合1仪器功能，以及革命性的区域触摸触发技术，成为高端便携式示波器的标杆之作，重新定义了工程师与信号交互的方式。

一、核心性能：突破带宽与精度的极限

超宽可扩展带宽
6000 X系列覆盖1 GHz至6 GHz带宽，支持按需升级（如DSOX6004A型号可扩展至6 GHz），满足从消费电子到毫米波雷达的测试需求。其1 mV/格标度下115 μVrms的本底噪声，在1 GHz带宽下仍能保持极低的噪声基底，确保对微弱信号的精确捕获。

极速波形捕获与深度存储
每秒450,000次波形捕获率结合4 Mpts最大存储深度，可实时捕捉瞬态异常信号。例如，在调试高速串行总线时，工程师能快速定位眼图闭合或抖动突增的瞬间，避免传统示波器因刷新率不足导致的漏测。

多通道混合信号分析
提供2或4个模拟通道+16个数字通道（MSO型号），支持同时观测模拟信号与数字协议（如I2C、SPI、CAN）。其双通道任意波形发生器（WaveGen）可生成复杂激励信号，实现闭环仿真测试。

二、创新交互：让复杂操作触手可及

12.1英寸多点触控电容屏
采用与智能手机相同的触控逻辑，工程师可通过缩放、滑动、画圈等手势直接操作波形。例如，用手指在屏幕上划出方框即可触发特定区域信号，无需传统示波器复杂的菜单层级设置。

语音控制与多语言支持
支持普通话、英语、日语等14种语言语音指令，工程师在双手忙碌时（如焊接探头）仍可通过语音调整垂直偏移、触发条件等参数。

PathWave BenchVue软件生态
标配的BenchVue软件可远程控制示波器、自动化执行测试序列，并直接导出数据至MATLAB、Excel或Word。例如，在批量测试PCB板时，软件可自动记录每块板的眼图参数，生成测试报告。

三、深度分析：从信号捕获到问题定位

高级抖动与眼图分析
硬件串行分析选件支持PCIe、USB 3.0等高速总线的实时解码，结合时间间隔误差（TIE）绘图和直方图统计，可量化抖动来源（随机抖动/确定性抖动）。例如，在调试10 Gbps SerDes接口时，工程师能通过眼图模板测试快速判断信号质量是否达标。

分段存储器与模板测试
分段存储器可将长记录深度划分为多个片段，仅保存触发事件前后的信号，大幅提升存储效率。模板测试则通过预设信号边界，自动检测异常波形并触发报警，适用于生产线批量测试。

频率响应分析（波特图）
集成频率响应分析仪功能，可直接测量放大器、滤波器的增益/相位曲线，无需额外购买网络分析仪。例如，在射频电路调试中，工程师能快速绘制S参数曲线，定位谐振点或阻抗失配位置。

四、便携性与可靠性：实验室级性能，现场级便携

超薄便携设计
厚度仅15.4厘米、重量6.8公斤，可轻松放入背包携带至现场。其200瓦低功耗设计符合全球能效标准，适合户外或移动测试场景。

全功能标配与扩展性
每台仪器标配N2894A 700 MHz无源探头、校准证书及3年工厂保修，支持通过许可证升级带宽、数字通道或分析功能（如眼图、抖动分析），保护用户投资。

工业级环境适应性
符合IEC 61010安全标准，可在0°C至50°C温度范围内稳定工作，适应实验室、生产线及户外恶劣环境。

五、典型应用场景

5G基站研发：测试毫米波频段（24 GHz至48 GHz）的信号完整性，分析眼图闭合与抖动。

汽车电子：解码CAN FD、LIN总线协议，同时监测电机驱动器的模拟控制信号与数字反馈信号。

半导体失效分析：通过区域触发捕获功率器件开关瞬间的过冲信号，结合数学运算（如dV/dt）定位设计缺陷。

消费电子生产测试：利用模板测试与BenchVue软件自动化执行手机主板的信号质量筛查，提升产线效率。

是德科技InfiniiVision 6000 X系列示波器以“高性能、易用性、集成度”为核心，将实验室级分析能力浓缩至便携式机身中。其创新的人机交互方式与深度分析工具，不仅缩短了工程师从信号捕获到问题定位的时间，更通过可扩展架构降低了长期测试成本。对于追求效率与精度的测试团队而言，6000 X系列无疑是高速数字时代不可或缺的“信号猎手”。
