罗德与施瓦茨示波器MXO54

罗德与施瓦茨示波器R&S®MXO54系列是专为高速电子系统测试设计的四通道高性能示波器，其350MHz至2GHz的带宽范围与5GSa/s采样率，可精准捕获高速信号细节，满足从基础电路调试到复杂通信协议分析的全场景需求。

核心性能突破

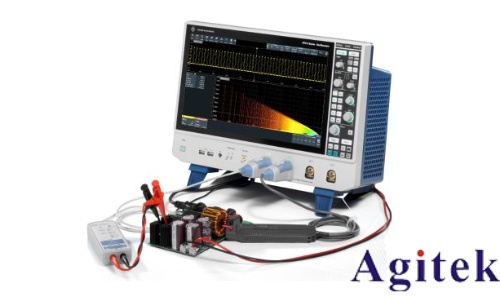

该系列采用全球首款MXO-EP处理ASIC芯片，实现每秒450万次波形捕获率，八通道总捕获率高达1800万次/秒，触发重置时间仅21ns，盲区时间极短，可高效捕捉偶发异常信号。其12位ADC与18位垂直分辨率架构（HD模式）在2GHz全带宽下本底噪声低至130μV，垂直刻度低至500μV/div，偏置范围达±5V，确保信号保真度。例如，在测量5V稳压电源纹波时，配合10:1无源探头，垂直灵敏度可设为10mV/div，时间基准10μs/div，清晰显示纹波细节。

创新功能集成
R&S®MXO54系列标配四路独立频谱分析功能，支持45,000次FFT/秒的实时频谱更新，可同步进行时域与频域分析，快速定位EMI干扰源。其500Mpts标配存储深度（每通道）支持分段存储与历史模式，可记录10,000次采集事件，扩展至1Gpts内存后更可捕获长达1秒的信号序列。此外，设备支持多协议解码（如I2C、SPI、CAN、LIN等），结合16路数字通道选件，可实现混合信号系统级调试。

用户体验优化

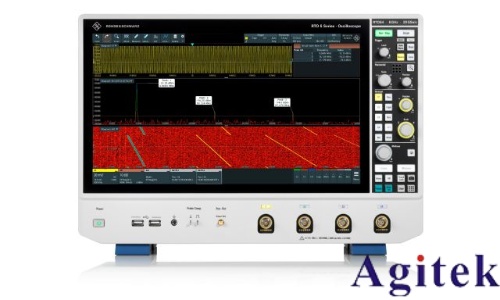

15.6英寸全高清电容触摸屏支持多点触控与手势操作，界面响应灵敏度媲美智能手机。设备采用低噪声设计，功耗降低30%，延长使用寿命。其紧凑型机身（266mm×165mm×63mm）与Type-C供电接口支持移动电源供电，适配外场测试需求。目前，该系列已广泛应用于新能源汽车电驱系统、5G基站射频验证及量子计算测控等领域，帮助用户将测试效率提升3倍以上。
