普源精电RIGOL DS8000-R系列紧凑型示波器

普源精电（RIGOL）发布2GHz带宽的DS8000-R紧凑型示波器，精准的数据同步采集、高效的数据并行传输和超强的通道扩展能力，为多通道高速数据采集、工业自动化测试、高能物理等场景提供高密度集成、实时信号分析、多通道信号观测的解决方案，满足您特殊环境、自动化、定制化的测试需求。

行业应用

机架式安装，远程操控，满足工业自动化测试系统要求

具备多机同步触发能力，提供高速多通道并行数据采集系统方案

单台设备搭配显示器及鼠标即可独立工作，满足传统示波器应用

机身小巧，工作温度低至-40℃，应用于特殊环境下的信号监测

超薄设计，超值服务

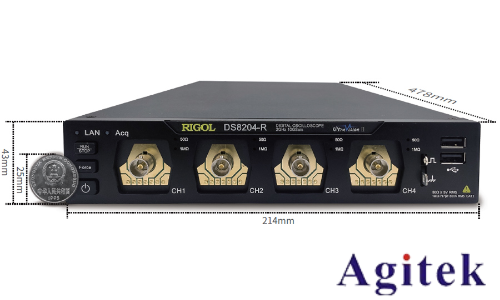

DS8000-R紧凑型示波器机身采用超薄设计，厚度只有43mm，可方便地适应任何工作环境，是需要能够适应有限空间的专业级测试设备的工程师们理想之选。

小巧精致的外观下，性能和配备服务丝毫不打折扣：

提供软件开发工具包，满足用户根据特定场景的定制化二次开发；

提供易用的现场多通道同步校准套件，保证多通道同步观测要求；

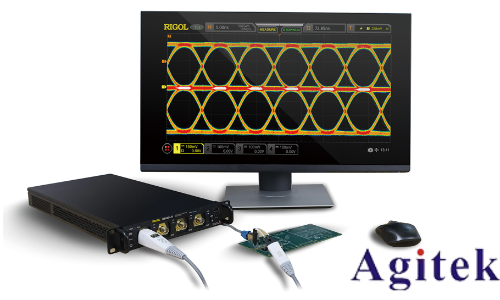

支持眼图和抖动测试，信号分析更精确、高效；

工作温度最低可达-40℃，适用于特殊环境下的信号监测；

丰富的接口：USB Host & Device、LAN(LXI)、10GE SFP+、HDMI、TRIG OUT

优异性能，准确捕获波形数据

DS8000-R单台设备搭配显示器及鼠标即可独立工作，满足传统示波器应用，拥有最高2 GHz模拟带宽、10GSa/s 采样率，可提供高于 5x 的过采样，实现更优噪声性能和精细时序分辨率；其标配500Mpts存储深度，大大提高了信号采集时间，在实现长时间捕获的同时，保持了高定时分辨率，提高了测量精度，为您快速而准确地捕获波形数据提供了所需的性能，同时提供了**的信号完整性和垂直分辨率，可以查看小的波形细节。

多通道扩展，实现高速数据采集

DS8000-R具备多机同步触发能力，提供高速多通道并行数据采集系统方案，并支持高速数据通信接口（10GE SFP+），保证大量数据的可靠传输。在工业现场测试、超高速数据采集、高能物理、ATE系统等方面提供可靠的保证。

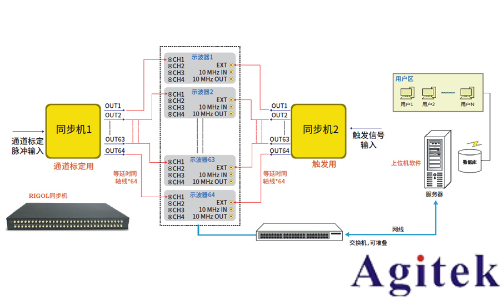

多机同步触发工作示意图

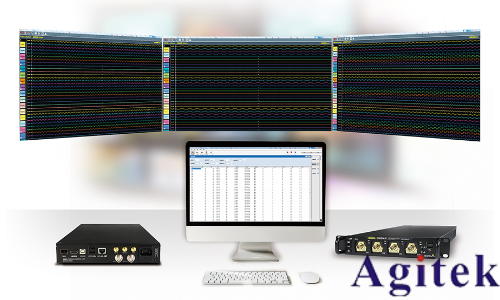

DS8000-R紧凑型示波器高密度封装，能够高效利用机架空间，1U标准机柜可以并排安装两台示波器，共8通道；在此基础上，DS8000-R还具备超强通道扩展能力（最多支持512通道），满足不同阶段/场景的通道规模需求。

DS8000-R是RIGOL首款支持多种解决方案场景的紧凑型示波器，同时RIGOL将根据企业的个性化需求，提供多场景、系统化、可升级的解决方案定制。DS8000-R支持自动化测试、定制化测试以及远程操控等，可以极大的提高测试效率，降低人工成本，助力企业加快向工业5.0时代升级。
