普源示波器MHO/DHO5000设置采样系统指南

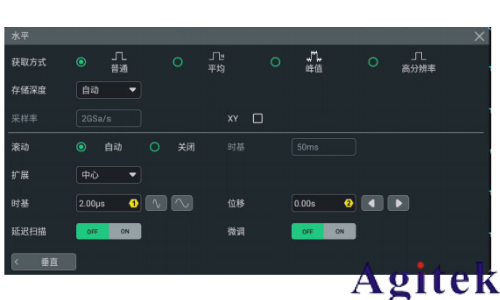

在“水平系统”菜单中可以对仪器的采样系统进行设置。

获取方式

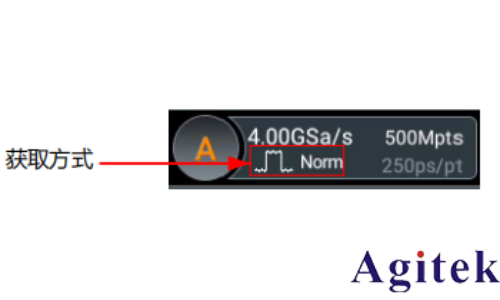

获取方式用于控制如何从采样点中产生出波形点。在 水平 系统菜单中，可在 获取方式 项中选择普通、平均、峰值或高分辨率，默认获取方式为普通。获取方式会在屏幕上方的采样标签中显示出来。

普通（Norm）

该模式下，示波器按相等的时间间隔对信号采样以重建波形。对于大多数波形来说，使用该模式均可以产生**的显示效果。

平均（Avg）

该模式下，示波器对多次采样的波形进行平均，以减少输入信号上的随机噪声并提高垂直分辨率。平均次数越高，噪声越小并且垂直分辨率越高，但显示的波形对波形变化的响应也越慢。

选择“平均”模式后，可以点击 平均次数 项的输入框，通过弹出的数字键盘进行设置，也可以转动对应的多功能旋钮设置此值。取值范围为 2 ~ 65536，默认值为 2。

提示

平均次数必须是 2 的 N 次方。当输入数值不为 2 的 N 次方数时，示波器屏幕会弹出“平均次数截断”提示，此时平均次数会自动设置为小于输入数值且最近的 2 的 N 次方。

峰值（Peak）

该模式下，示波器采集采样间隔内信号的最大值和最小值，以获取信号的包络或可能丢失的窄脉冲。使用该模式可以避免信号的混叠，但显示的噪声比较大。

该模式下，最小检测脉宽为采样周期。

高分辨率（HiRes）

该模式采用一种超取样技术，对采样波形的邻近点进行平均，可减小输入信号上的随机噪声，并在屏幕上产生更加平滑的波形。通常用于数字转换器的采样率高于采集存储器的保存速率情况下。

选择“高分辨率”模式后，可以点击 比特数 项的下拉框，选择比特数为 14 或 16，默认值为框后显示所选位数对应的带宽。

提示

“平均”和“高分辨率”模式使用的平均方式不一样，前者为“多次采样平均”，后者为“单次采样平均”。

在高分辨率模式下，示波器以牺牲带宽来换取测量精度的提高。并且每次采样率改变后，会在水平系统菜单的 比特数 项右侧显示当前带宽。

采样方式

本示波器只支持实时采样方式。该采样方式下，示波器在一次触发中采样并产生波形显示。本系列模拟通道最高实时采样率为 4 GSa/s，在屏幕上方的采样标签中可以看到当前采样率。

默认情况下，屏幕上方左侧的运行状态标签为绿色代表实时采样，屏幕右上的 STOP/RUN 按钮为绿色。点击 STOP/RUN 按钮或按前面板右侧键，可停止采样。此时屏幕上方左侧的状态标签变为红色的 STOP，STOP/RUN 按钮变成红色，前面板右侧的键红色背光灯点亮。此时示波器将保持最后的画面，您仍然可以使用垂直控制和水平控制来平移和缩放波形。

采样率

采样是指示波器按照一定的时间间隔将模拟信号转换为数字信号，并且顺序存储的过程。采样率为该时间间隔的倒数。

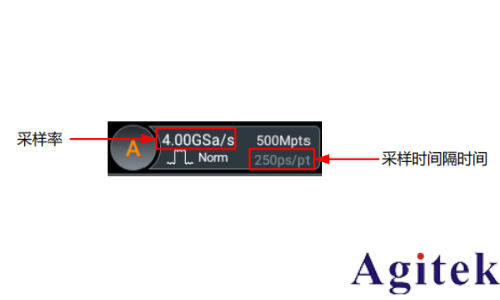

在 水平 系统菜单中，“采样率”项为当前的采样率值。采样率同时显示在屏幕上方状态栏中，如下图所示。

本系列示波器支持的最大模拟通道采样率为 4 GSa/s，其中 DHO5058 和 DHO5108 型号，在所有通道都开启的模式下，支持的最大模拟通道采样率为 2 GSa/s。

采样率过低对波形产生如下影响：

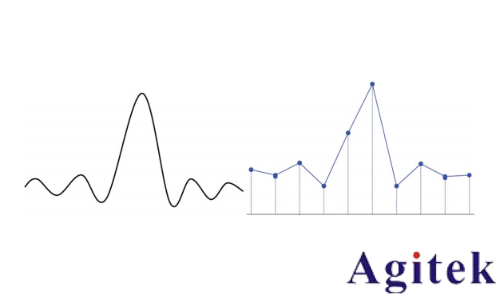

• 波形失真：由于采样率低造成某些波形细节缺失，使示波器采样显示的波形与实际信号

存在较大差异。

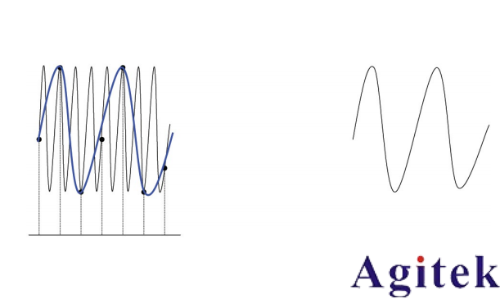

• 波形混叠：由于采样率低于实际信号频率的 2 倍（Nyquist Frequency，奈奎斯特频率），对采样数据进行重建时的波形频率小于实际信号的频率。

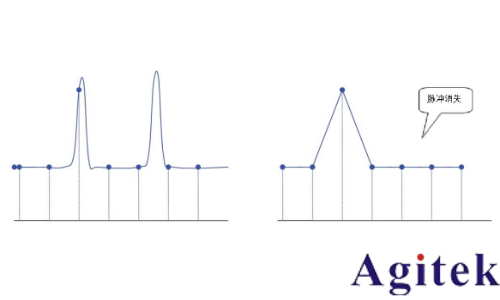

• 波形漏失：由于采样率过低，对采样数据进行重建时的波形没有反映全部实际信号。

存储深度

存储深度是指示波器在一次触发采集中所能存储的波形点数。它反映了采集存储器的存储能力。MHO/DHO5000 示波器标配单通道最大 500 Mpts 存储深度。

MDepth ≥ SRate * TSCale * HDivs

存储深度、采样率与水平时基档位三者的关系满足下式：

MDepth：存储深度，单位为 pts

SRate：采样率，单位为 Sa/s

TSCale：水平时基档位，单位为 s/div

HDivs：屏幕水平方向的格数，单位为 div

因此，在相同的水平时基档位下，高存储深度可以保证高采样率。

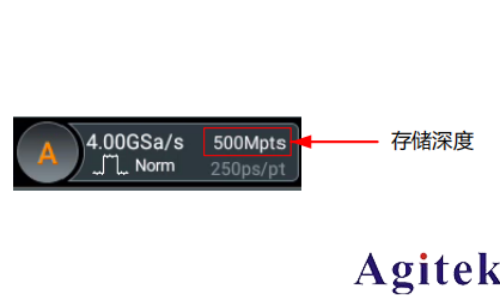

在 水平 系统菜单中，点击 存储深度 项的下拉框，选择存储深度，存储深度默认为“10kpts”。设置的存储深度会显示在屏幕上方的采样标签中。

通道 CH1、CH3、CH5 和 CH7 为一组，通道 CH2、CH4、CH6 和 CH8 为一组。

只开启一组通道中的任意一个或多个通道的情况下，可选的存储深度包括：自动、1kpts、10 kpts、100 kpts、1 Mpts、10 Mpts、25 Mpts、50 Mpts、100 Mpts、125 Mpts、200 Mpts、250 Mpts、500 Mpts。

在同时开启两组通道中的任意一个或多个通道的情况下，可选的存储深度包括：自动、kpts、10 kpts、100 kpts、1 Mpts、10 Mpts、25 Mpts、50 Mpts、100 Mpts、125 Mpts、250 Mpts。

提示

当存储深度设为“自动”时，示波器根据当前的采样率自动选择存储深度。

当获取方式 设置为“高分辨率”时，不支持将存储深度设为“自动”。

当获取方式 设置为“平均”时，存储深度仅支持设置为 1 kpts、10 kpts、100 kpts、1 Mpts、 10 Mpts。
