泰克AFG31000 系列任意函数发生器如何使用高级模式

此示例将向您展示如何使用 AFG31000 系列任意函数发生器生成具有复杂时序的长波形或波形。在串行总线中生成脉冲串或数据包即是一个此类应用示例。

“高级”模式每通道提供 16MB，提供扩展至 128MB 的选项，并支持 256 个排序条目。您可以通过使 用重复、等待、跳转、转到来执行的分支，或者通过使用外部触发输入、手动触发、定时器和 SCPI 命 令执行的触发事件来控制仪器中的波形。

此应用示例演示如何编译含三个条目的简单序列，以及如何更改它们在仪器上的显示方式。

设备清单

▪ 一台 AFG31000 系列任意波形发生器产品

▪ 一台 4 通道示波器

▪ 三根 BNC 转 BNC 电缆

进行高级模式连接

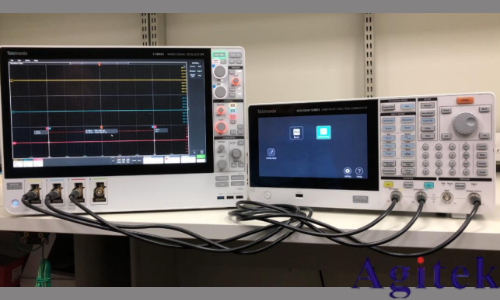

1. 将仪器上的 CH1 输出、CH2 输出和触发输出连接到示波器上的 CH1、CH2 和 CH3。

2. 将示波器的触发源设置为 CH3。

使用高级模式

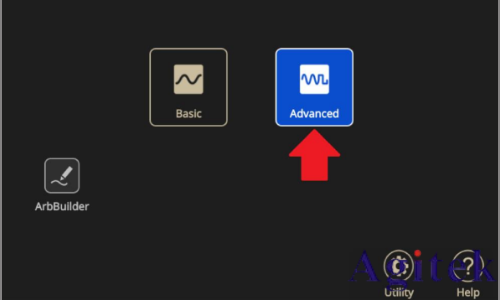

如果没有显示主页，请按前面板上的主页按钮。

1. 从屏幕底部向上滑动以显示设置栏，然后选择序列。

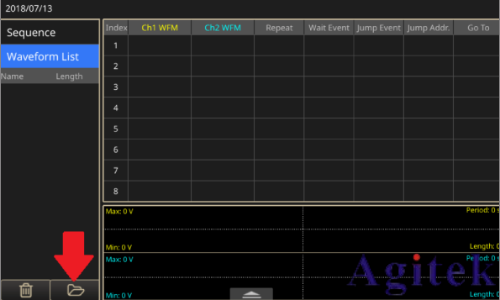

2. 从波形列表中选择打开（文件图标）以添加波形。

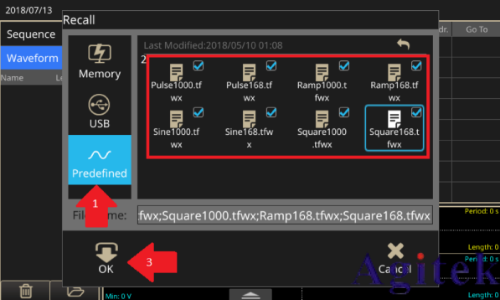

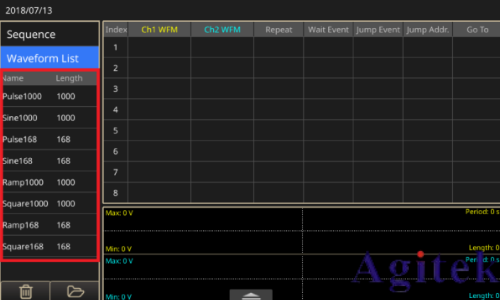

3. 选择预定义以查看内置波形。全部选中它们，然后单击确定按钮将其添加到波形列表中。波形将添 加到波形列表中。

     4. 您可以将列表中的波形拖放到序列条目中。

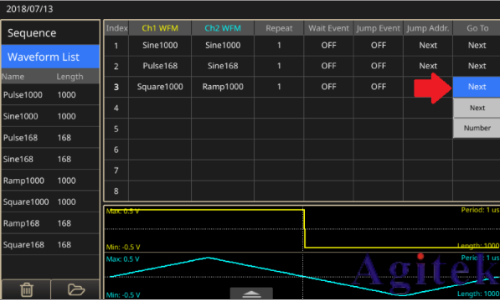

5. 单击最后一个条目的转到字段，然后将其从“下一个”更改为 1。这使得序列在所有波形运行时返 回到第一个条目，并无限地重复该过程。

6. 将第二个和第三个条目的重复次数更改为您所需的任何数字。不要将重复次数设置为无限，否则它们 将无限重复。将条目一的重复数保留为一。在下一步中，您为此条目设置一个触发示波器的标记。

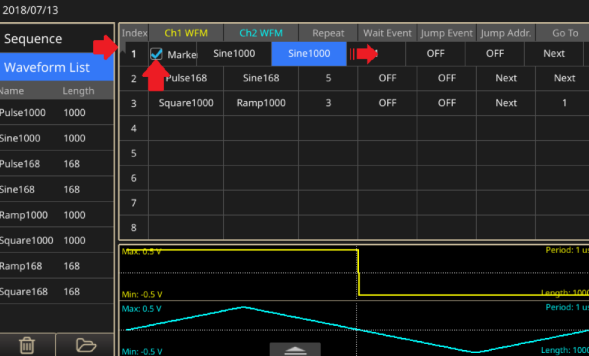

7. 从左到右滑动一个条目以显示选择框，然后选择此框。当波形运行时，这会从仪器上的触发输出端 口生成 50％ 的占空比脉冲。

8. 选择前面板上的打开按钮打开 CH1 和 CH2 输出，然后选择运行以启动序列。

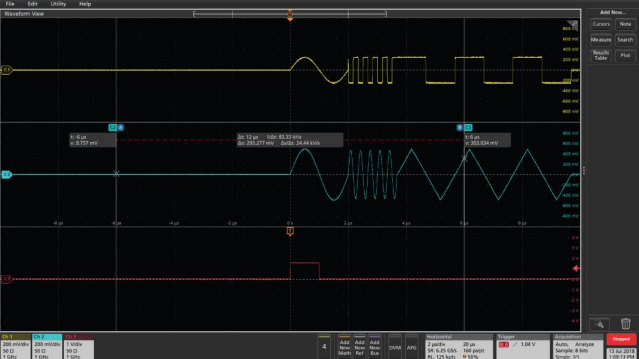

9. 调整示波器以观察 CH1 和 CH2 上的输出波形。CH3 是触发源。

10. 从屏幕底部向上滑动以显示设置栏，选择 CH1 选项卡并将缩放更改为 50％。这会将 CH1 的输出 幅度更改为原始设置的 50％。

11. 选择定时选项卡，将采样率从 1 GHz 更改为 500 MHz。这会将输出频率更改为原始设置的一半。

12. 在前面板上选择运行按钮两次以停止并重新运行序列。需要再次运行序列才能使设置更改生效。

13. 示波器显示 CH1 在频率和幅度上的变化。

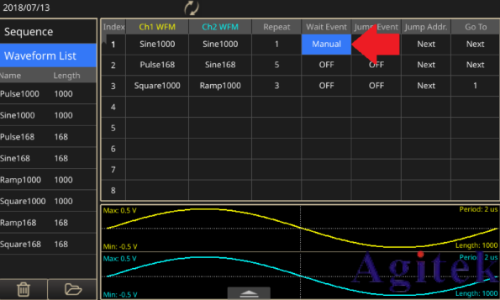

14. 选择索引 1 上的条目的 Wait Event 字段，然后从触发事件菜单中选择手动。

15. 在前面板上选择运行按钮两次以停止并重新开始运行。观察示波器，在选择单触发模式之前不会显 示波形。

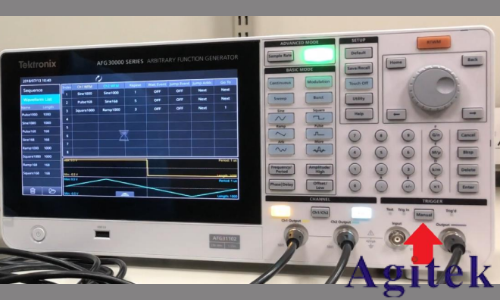

16. 选择前面板上的手动触发按钮。整个序列将输出一次，然后等待下一次触发。

17. 示波器上将显示单触发波形。
