如何使用普源示波器DHO4804测量相位差？

信号相位差

相位差的概念是指两个交流信号在同一频率下，波形之间的时间偏移（或角度偏移）。表达方式有两种：
时间上的相位差：△t（两个波形峰值、零点或特征点之间的时间差）
角度上的相位差：ϕ = (△t / T) × 360°，其中T为信号周期。
示波器对信号相位差进行测量同样遵循以上两个公式。基于两个波形设定的基准点，可以直接获取到时间上的相位差。而若是需要角度的相位差，则还需要进行信号周期进行测量并比较。

注意事项
信号频率一致性：两个信号必须具备相同频率，否则无法用上述方法准确测量相位差。如果两个被测信号频率不相同，那么选择不同周期进行比较相位差都会不同，如此测量就没有意义。
波形清晰度：确保信号波形足够清晰，无噪声干扰。
参考点选择：选择明确的参考点（如上升沿、下降沿、零交点等）以确保测量结果的一致性。不同标准的参考点同样会导致测量结果不正确。
而除了通过测量直接获取两信号之间的相位差外，还可以通过示波器的XY模式绘制两路信号的李萨如图形去反应信号的相位及频率关系。

示波器操作方法

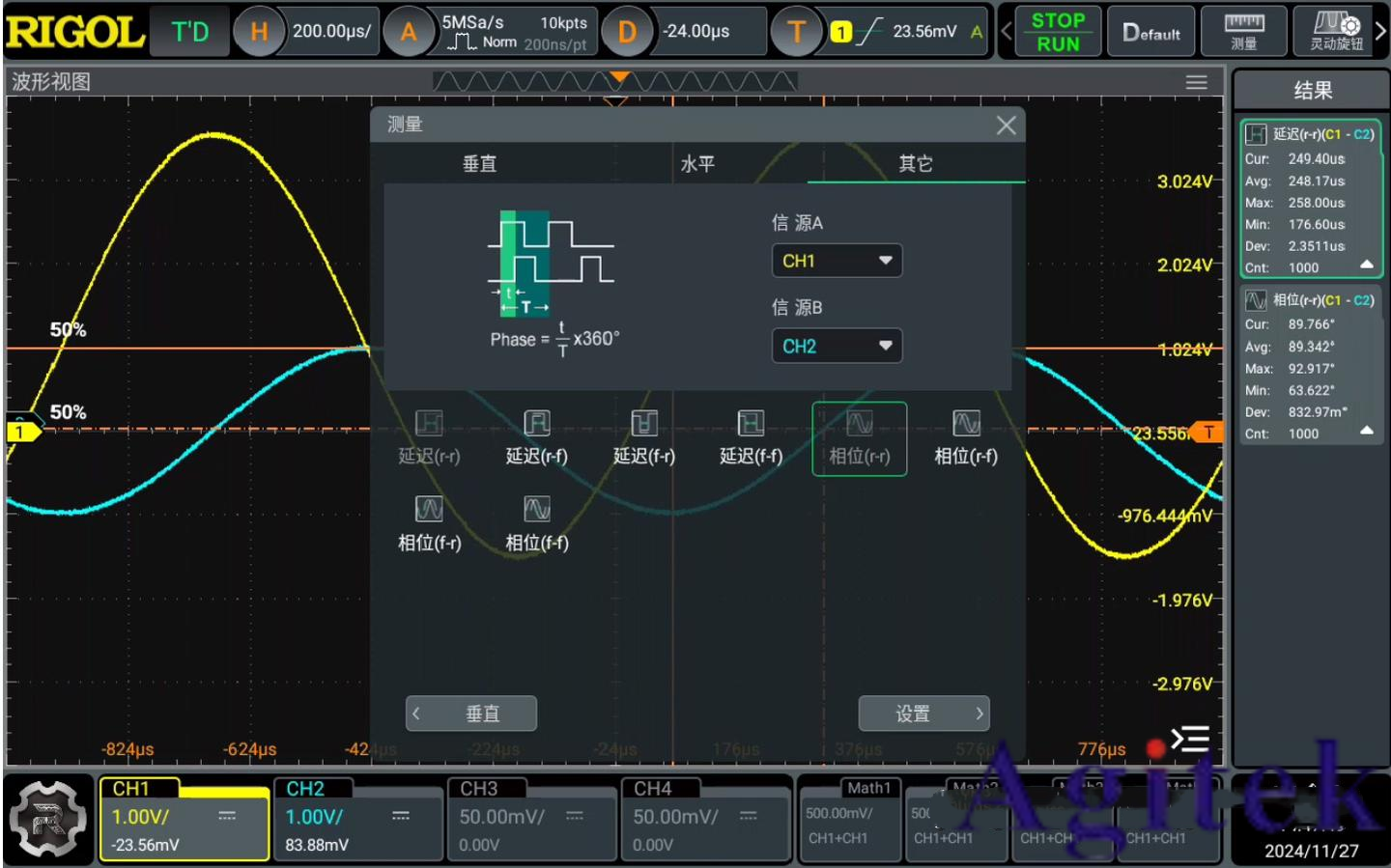

进行两路信号相位差测量的第一步，需要让两个信号都能完整地显示在屏幕上。然后，在测量功能中其他菜单中可以选择两个信号的相位信息测量。其中包括上升沿与上升沿的延时与相位，上升沿比下降沿的延时与相位，下降沿比上升沿的延时与相位，下降沿比下降沿的延时与相位8种测量模式。

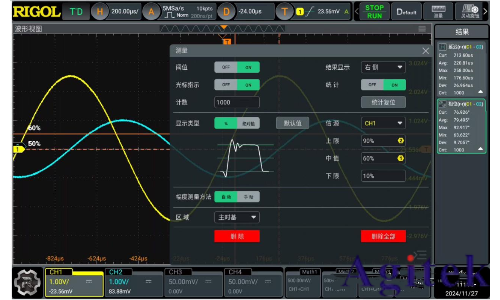

接下来在测量设置中，需要对参考点进行统一。RIGOL DHO4804的相位测量是默认使用中值进行时间上的比较，且中值默认值为50%。在修改参考点时需要对两路信号同时进行修改，否则就会如下图所示，测量出现错误。原信号为两路相差90°的正弦波，在测量设置中只把通道一中值改成60%，测量值变成76.9°，误差达到14,5%。

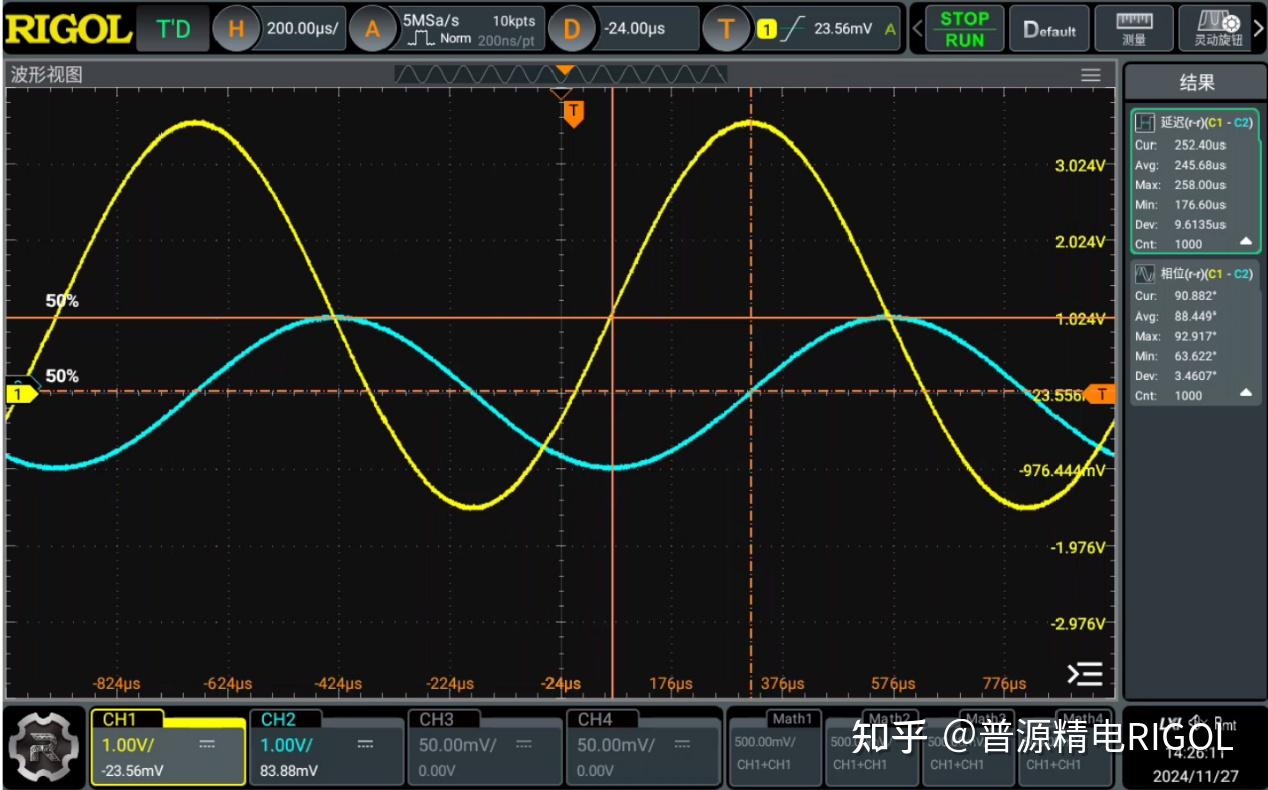

而与下图对比可知，幅度参数并不会影响相位关系的测量。下图通道一为5Vpp，1V偏移的正弦波，而通道二为2Vpp正弦波，测量结果为设置的90°。可以看出两路信号的相位差不会受到幅度参数的影响，只受信号频率与参考点影响。

在李萨如图形中，当两路信号频率相等时，相位差越接近90度，其图像越趋近标准圆。

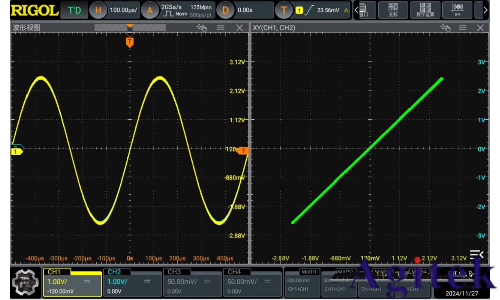

两路信号相位差为0

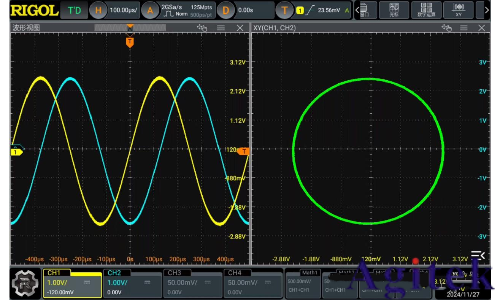

两路信号相位差为90°

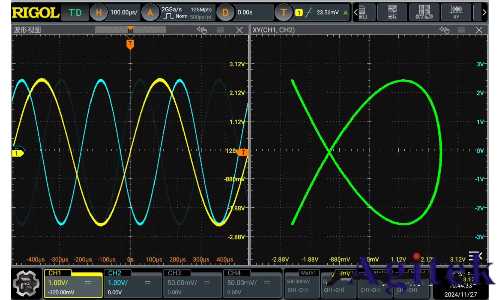

除此之外，李萨如图形还可以通过形状反映出两路信号之间的频率与相位关系

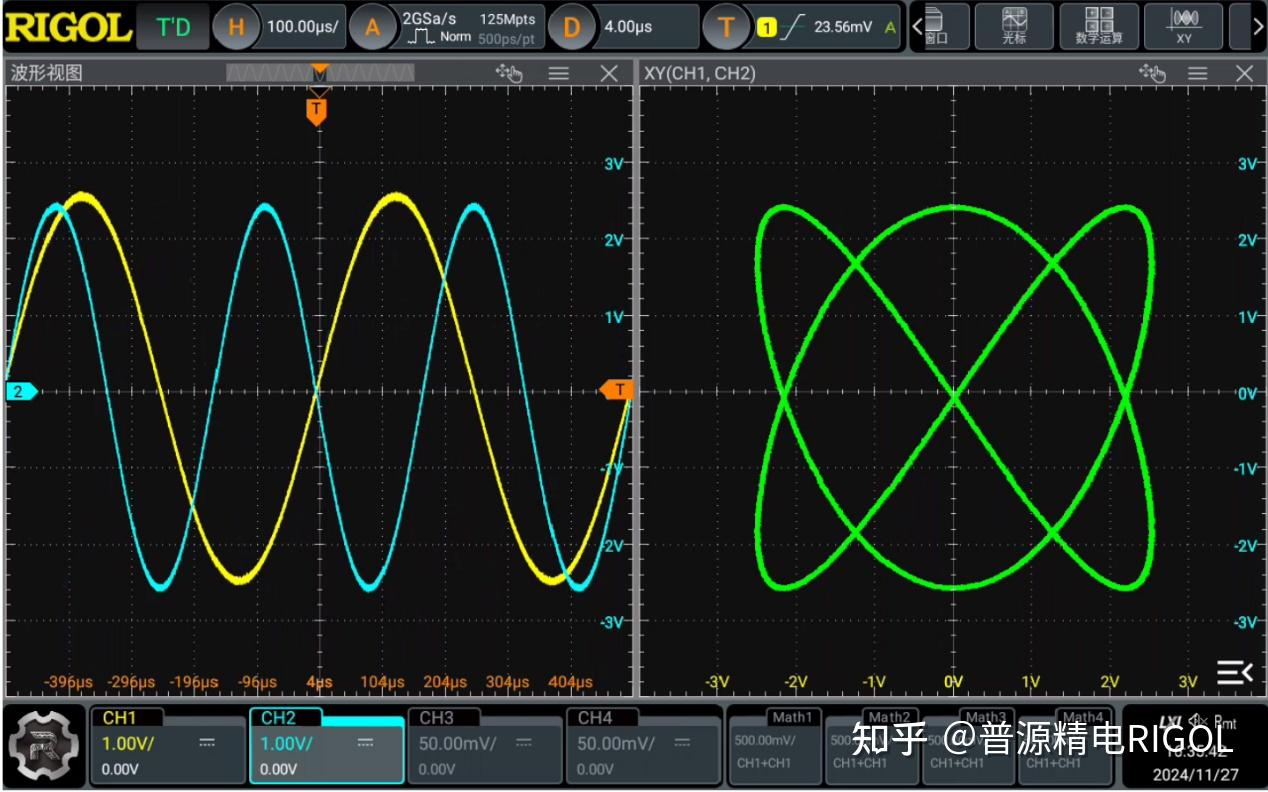

两信号频率2:3，相位差为0
