普源信号发生器DG900 pro系列输出连续波和正弦波

连续波

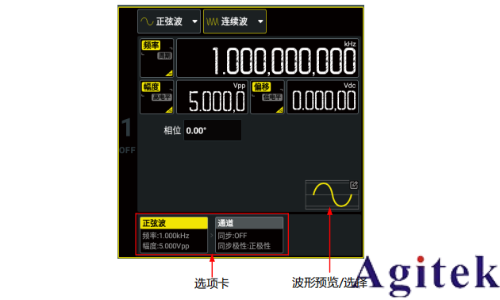

在用户界面点击“输出模式”下拉菜单，选择“连续波”，配置通道输出连续波。连续波设置界面如下图所示。

选择通道输出连续波形后，用户可配置通道输出如下波形并可在波形预览区预览波形。

配置输出正弦波

配置输出方波

配置输出锯齿波

配置输出脉冲波

配置输出噪声

配置输出任意波

配置输出谐波

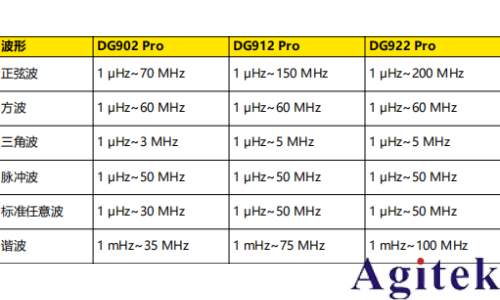

波形（噪声除外）的频率和幅度设置范围如下表所示。

输出正弦波

您可通过以下方式选择输出正弦波：

在连续波设置界面，点击“波形类型”项下拉菜单选择“正弦波”。

在连续波设置界面，点击“波形预览/选择”区，在打开的内建波形选择菜单中点击 Sine。

按下前面板 Sine按键。

进入正弦波的设置界面后，您可通过如下操作配置通道输出不同正弦波。

设置频率/周期

点击 频率/周期 切换键，切换到频率设置，此时切换键上“频率”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置正弦波频率，正弦波频率默认为 1 kHz，分辨率 1 μHz。再次点击此键可切换至周期的设置，周期=1/频率。

设置幅度/高电平

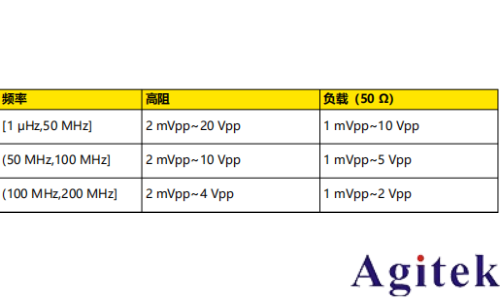

点击 幅度/高电平 切换键，切换到幅度设置，此时切换键上“幅度”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置正弦波幅度。幅度支持的单位有 Vpp、Vrms 和 dBm（高阻时不支持）。正弦波幅度默认为 5 Vpp，幅度范围受“阻抗”和“频率/周期”设置的限制 。

再次点击此键切换至高电平设置，高电平=偏移+幅度/2。高电平设置范围与低电平设置值有关：（高电平-低电平）不超出幅度当前可设置范围。

设置偏移/低电平

点击 偏移/低电平 切换键，切换到偏移设置，此时切换键上“偏移”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置正弦波偏移。正弦波偏移可设范围受“阻抗”和“幅度/高电平”限制，默认为 0 Vdc。

再次点击此键切换至低电平设置，低电平=偏移-幅度/2。低电平设置范围与高电平设置值有关：（高电平-低电平）不超出幅度当前可设置范围。

设置起始相位

点击 相位 项的输入框设置起始相位，起始相位范围为-360°~360°，默认值为 0°，分辨率为0.01°。

通道设置

除上述设置，您还可以在连续波 界面点击通道选项卡切换到通道设置界面，配置与该通道输出相关的参数。详细操作请参考通道设置 一节。

打开通道输出

完成波形的参数设置之后，您需要开启通道以输出波形。您可通过以下操作打开通道输出。

点击屏幕下方的通道状态标签，打开通道输出。

按下前面板对应通道开关键 on/off打开通道输出。

点击参数配置区左侧的通道标识栏，打开对应通道的输出。
