普源信号发生器DG900 pro系列输出脉冲波

您可通过以下方式选择输出脉冲波：

在连续波设置界面，点击“波形类型”项下拉菜单选择“脉冲”。

在连续波设置界面，点击“波形预览/选择”区，在打开的内建波形选择菜单 中点击 Pulse。

按下前面板 Pulse按键。

欲输出脉冲波，除了配置前面介绍的基本参数（如频率、幅度、偏移、起始相位、高电平、低电平）之外，您还需设置“脉宽/占空比”、“上升沿”和“下降沿”。

设置频率/周期

点击 频率/周期 切换键，切换到频率设置，此时切换键上“频率”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置脉冲波频率。脉冲波频率默认为 1 kHz，分辨率 1 μHz。再次点击此键可切 换至周期的设置，周期=1/频率。

设置幅度/高电平

点击 幅度/高电平 切换键，切换到幅度设置，此时切换键上“幅度”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置脉冲波幅度。幅度支持的单位有 Vpp、Vrms 和 dBm（高阻时不支持）。脉冲 波幅度默认为 5 Vpp，幅度范围受“阻抗”和“频率/周期”设置的限制。

再次点击此键切换至高电平设置，高电平=偏移+幅度/2。高电平设置范围与低电平设置值有关：（高电平-低电平）不超出幅度当前可设置范围。

设置偏移/低电平

点击 偏移/低电平 切换键，切换到偏移设置，此时切换键上“偏移”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置脉冲波偏移。脉冲波的偏移可设范围受“阻抗”和“幅度/ 高电平”限制，默认为 0 Vdc。

再次点击此键切换至低电平设置，低电平=偏移-幅度/2。低电平设置范围与高电平设置值有关：（高电平-低电平）不超出幅度当前可设置范围。

提示

幅度和偏移，高电平和低电平成对出现。例如当切换到偏移设置时，“幅度/高电平”将自动切换为幅度设置。

设置起始相位

点击 相位 项的输入框设置起始相位，起始相位范围为-360°~360°，默认值为 0°，分辨率为0.01°。

脉宽/占空比

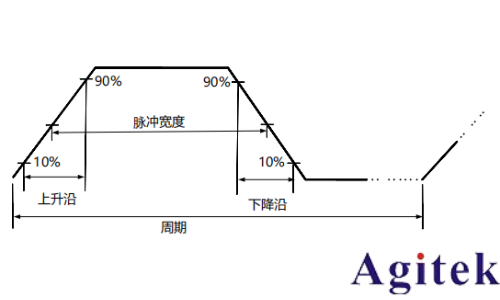

脉宽定义为，从脉冲上升沿电平的 50%阈值处，到下降沿电平的 50%阈值处的时间间隔，如上图所示。脉冲占空比定义为，脉宽占脉冲周期的百分比。二者相互关联，修改其中一个参数将自动修改另一个参数。

点击 脉宽/占空比 切换键，切换到脉宽设置，此时切换键上“脉宽”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置脉冲波脉宽。脉宽的可设置范围为 9 ns~999 ks，默认值为500 μs，分辨率 0.1 ns。

再次点击此键切换至占空比的设置，占空比=脉宽/脉冲周期。占空比的可设范围为0.01%~99.99%，默认值为 50%，分辨率 0.01%。

提示

脉宽设置受周期设置值和最小脉冲宽度（最小脉冲宽度：9 ns）的限制：最小脉冲宽度≤脉宽 ≤（脉冲周期 - 最小脉冲宽度），且周期*0.01%≤脉宽 ≤周期*99.99%。

脉冲占空比受最小脉冲宽度和脉冲周期的限制：（最小脉冲宽度/脉冲周期）*100%≤脉冲占空比≤（1-最小脉冲宽度/脉冲周期）*100%。

设置上升沿/下降沿

上升边沿时间定义为，脉冲电平从 10％上升至 90％所持续的时间；下降边沿时间定义为，脉冲电平从 90％下降至 10％所持续的时间。

点击 上升沿 项输入框，通过弹出的虚拟数字键盘设置脉冲波上升沿；点击 下降沿 项输入框，通过弹出的虚拟数字键盘设置脉冲波下降沿。上升（下降）沿的可设范围为 3 ns~1 s，默认值为 3 ns，分辨率 0.1 ns。

提示

下降沿时间的可设范围受当前的波形频率、脉宽和上升沿时间限制，上升沿时间的可设范围受当前的波形频率和脉宽限制，当设置的数值超出限定值，仪器将自动调整边沿时间。

通道设置

除上述设置，您还可以在连续波 界面点击通道选项卡切换到通道设置界面，配置与该通道输出相关的参数。

打开通道输出

请参考“输出正弦波”一节的打开通道输出 。
