吉时利数字源表2450测量绝缘电阻

以下应用演示如何使用 远程接口以及使用采用 2450 Test ｓｃｒｉｐｔ Processor (TSP 测量绝缘体电阻。本应用演示如何使用前面板接口、采用 ®) 命令集的远程接口。 SCPI 命令集的通常在印刷电路板上的谱线之间以及在电缆和连接器中的导体之间进行绝缘电阻测量。

出关闭。 本应用将 2450 设置为提供 20 V 电压源并以 100 ms 的时间间隔执行 10 次电阻读数。

对于此测试，您需要：

• 重置仪器

• 设置仪器读取后端子

• 选择源电压功能并测量电阻功能

• 设置电压源输出的幅度

• 打开自动量程

• 使用 Simple Loop（简单循环）触发模式模板设置读数数量和间隔时间

• 进行读数

使用前面板设置漏电电阻应用

要从前面板设置应用：

1. 按照器件连接（第 6-2 页）中的说明，将被测器件 (DUT) 连接到 2450 的后面板。

2. 重置 2450。

a. 按 MENU（菜单）键。

b. 在 System（系统）下，选择 Info/Manage（信息/管理）。

c. 选择 System Reset（系统重置），然后选择 OK（确定）。

3. 显示 按 TERMINALS FRONT/REAR R）。 （端子前/后）开关，将仪器设置为使用后面板端子（开关左侧

4. 按 HOME（主页）键。

5. 按 FUNCTION（功能）键。

6. 在 Source Voltage and Measure（源电压和测量）下，选择 Resistance（电阻）。将显示事件消息。

7. 选择 OK（确定）以清除事件消息。

8. 选择 Source（源）（位于屏幕底部）。

9. 输入 20 V（或其他适用的测试电压）并选择 OK（确定）。

10. 按 MENU（菜单）键。

11. 在 Trigger（触发）下，选择 Templates（端子）。

12. 将 Templates（模板）设置为 SimpleLoop（简单循环）。

13. 将 Count（计数）设置为 10。

14. 将 Delay（延迟）设置为 0.1 秒。

15. 按 HOME（主页）键。

16. 按 OUTPUT ON/OFF（输出开/关）开关以启用输出。

17. 按 TRIGGER（触发）键开始执行读数。电阻测量显示在主页屏幕的测量区域（上半部分）中。

18. 完成测量后，按 OUTPUT ON/OFF（输出开/关）开关关闭输出。

查看前面板图形上的测量值

要查看前面板图形上的绝缘电阻测量值：

1. 按 MENU（菜单）键。

2. 在 Views（视图）下，选择 Graph（图表）。

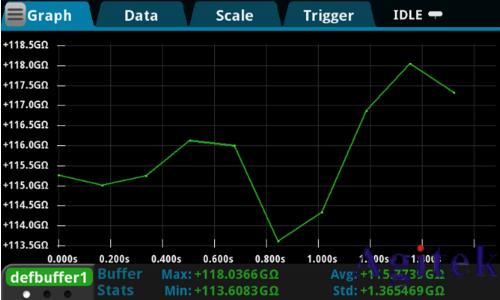

下图显示了本应用的前面板图形。
