泰克AFG31000系列信号发生器如何同步多台仪器

泰克AFG31000 系列任意函数发生器提供用于同步多个任意函数发生器的功能。

在许多应用中，需要两个以上的波形通道来激励 要三个通道。如果同时还需要线路上的电流，则总共将有六个通道。 DUT。例如，为了模拟三相电力线路系统的电压，需仪器可以同步多个仪器以提供此功能。

注释。 要同步两台仪器，必须停止运行输出信号。

要同步多个 AFG：

1. 选择基本。

2. 向下滑动底部的箭头，然后选择多设备同步选项卡。

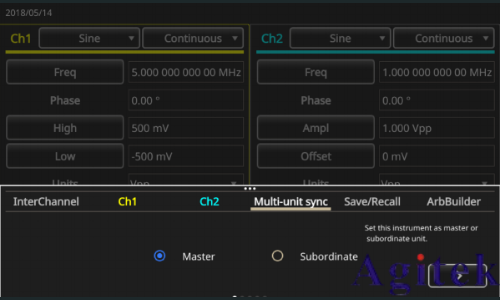

3. 选择主或从属。

4. 按向右箭头转到下一页。

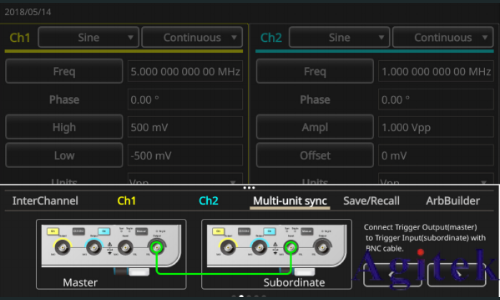

5. 使用 BNC 电缆将触发输出（主）连接到触发输入（从属），如下图所示。按右箭头键以显示后一页

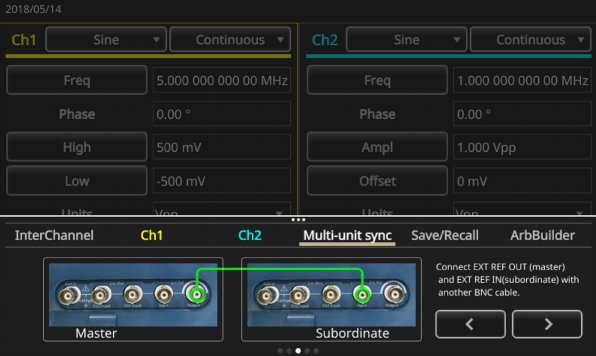

6. 根据下图，用 BNC 电缆连接 EXT REF OUT（主站）和 EXT REF IN（从站）。

7. 按右箭头键以显示后一页

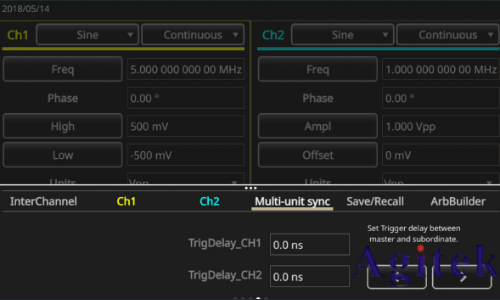

8. 设置主从之间的触发延迟。

9. 按右箭头键以显示后一页

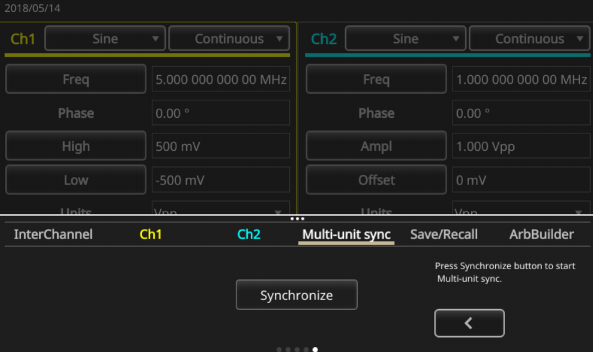

10. 按同步。

注释：设备的延迟来将主从设备之间的延迟设置为 如果使用长度为一米或更长的电缆，则从属信号可能会延迟

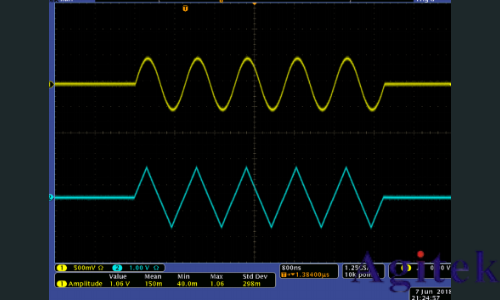

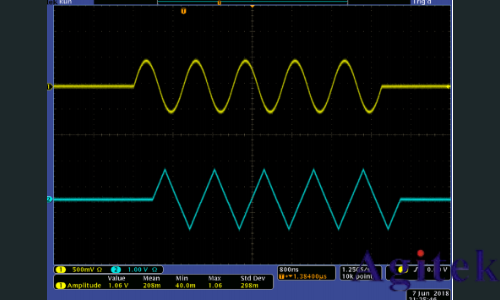

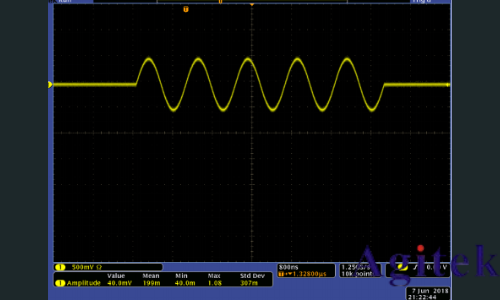

下图显示了同步之前和之后的波形输出。顶部波形来自主仪器，底部波形来自从属仪器。

 注释： 信号生成。在 要通过同步操作输出连续波形，请在“系统”菜单中将 CH1 的 AFG 设置中的“模式”下，选择无限周期 外部基准时钟 作为主从仪器的突发计数。如果要重新启 选为主仪器的触发源以停止动信号生成过程，请将主控仪器的触发源更改为内部。
