普源DG5000 系列 函数/任意波形发生器如何输出正弦波
从 CH1 输出一个频率为 20 kHz，幅度为 2.5 Vpp，偏移量为 500 mVDC，起始相位为 10 °的正弦波。
1. 选择通道
按通道选择键 CH1|CH2 选中 CH1，通道标识栏中的“CH1”突出显示表示通道选中。
2. 选择正弦波
按 Sine 键选择正弦波，背灯变亮表示功能选中，同时屏幕下方出现该功能对应的菜单。
3. 设置频率/周期
按 频率/周期 软键使“频率”突出显示，此时通过数字键盘输入“20”，然后在弹出的菜单中选择单位“kHz”。
l 正弦波频率范围为 1 μHz 至 350 MHz。
l 再次按下此软键切换至周期的设置。
l 可选的频率单位有：MHz、kHz、Hz、mHz、μHz。
l 可选的周期单位有：sec、msec、μsec、nsec。
l 您还可以通过旋钮修改该参数。
4. 设置幅度
按 幅度/高电平 软键使“幅度”突出显示，此时通过数字键盘输入“2.5”，然后在弹出的菜单中选择单位“Vpp”。
l 幅度范围受“阻抗”和“频率/周期”设置的限制。请参考“技术参数”中“输出特性”的相关说明。
l 幅度与偏移，高电平和低电平成对出现。再次按下此软键切换至高电平的设置。
l 可选的幅度单位有：Vpp、mVpp、Vrms、mVrms、dBm（非高阻）。
l 可选的高电平单位有：V、mV。
l 您还可以通过旋钮修改该参数。
5. 设置 DC 偏移电压
按 偏移/低电平 软键使“偏移”突出显示，此时通过数字键盘输入“500”，然后在弹出的菜单中选择单位“mVDC”。
l 偏移范围受“阻抗”和“幅度/高电平”设置的限制。
l 幅度与偏移，高电平和低电平成对出现。再次按下此软键切换至低电平的设置。注意，低电平应至少比高电平小 5 mV（50Ω）。
l 可选的偏移单位有：VDC、mVDC
l 可选的低电平单位有：V、mV。
l 您还可以通过旋钮修改该参数。
6. 设置起始相位
按 起始相位 软键使其突出显示，此时通过数字键盘输入“10”，然后在弹出的菜单中选择单位“º”。
l 起始相位值范围为 0 º 至 360 º。
l 您还可以通过旋钮修改该参数。
7. 通道设置

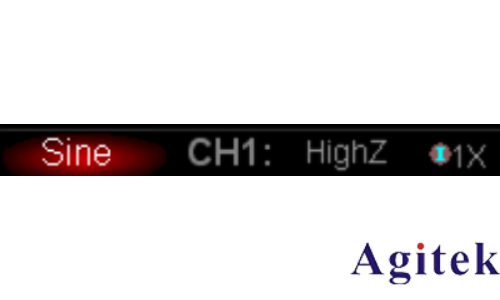

除上述步骤，您还可以通过 Utility 功能键下的“通道设置”配置与该通道输出相关的参数。如下图所示，通道的主要输出配置（阻抗和衰减）显示在屏幕下方。
8. 启用输出
按 CH1 对应的 Output 键，背灯变亮表示已启用 CH1 对应的[Output]连接器产生的波形信号。此时，如果屏幕显示过载消息，请断开[Output]连接器与外部设备的连接，然后按下 Output 键重新启用输出。
