使用泰克信号发生器AWG70000生成雷达波形

这是一篇关于使用任意波形发生器生成雷达波形的应用说明文章，主要介绍了如何利用泰克公司的AWG70000B任意波形发生器及其软件插件生成高质量的雷达测试信号。文章详细描述了推荐的硬件和软件配置、波形生成方法以及AWG70000B系列仪器的特性和优势。以下是对这些核心内容的简要概述：

1. 使用任意波形发生器生成雷达信号的优势:

任意波形发生器（AWG）适用于生成雷达测试信号，因为雷达系统需要宽带测试信号来检查各子系统（如放大器、天线、接收器等）的正确运行。

AWG能够提供低抖动触发和标记时间输出，适用于需要精确定时（低至纳秒级）的雷达系统测试。

2. 推荐的硬件配置:

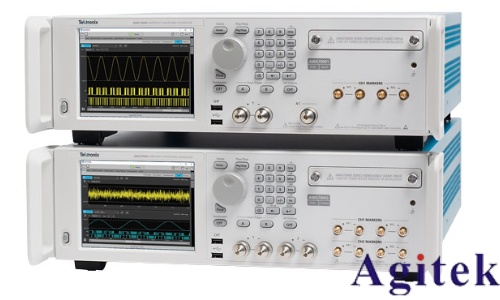

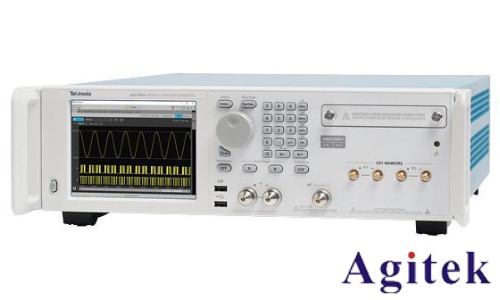

推荐的AWG型号包括AWG70001B（单通道，最高20 GHz信号频率）、AWG70002B（双通道，最高10 GHz信号频率）、AWG5202（双通道，最高2 GHz信号频率）等。

对于需要多通道同步的复杂测试，Tektronix提供AWGSYNC01同步中心，可同步最多四台AWG70000系列仪器。

3. 推荐的软件工具:

使用AWG的用户界面或Tektronix的SourceXpress软件进行波形创建和编辑。

SourceXpress提供高级功能，简化波形生成过程，支持离线仿真和波形保存。

重要插件包括雷达插件、S参数插件、环境插件和预补偿插件，用于创建复杂雷达信号和模拟真实环境。

4. AWG70000B系列信号生成硬件控制:

AWG70000B系列使用10位高分辨率数字模拟转换器（DAC），提供低杂散输出和高幅度分辨率。

支持外部黄金微波采样时钟输入，实现低抖动和高精度定时。

提供高级硬件波形序列器，可生成复杂的长脉冲序列。

5. AWG70000系列硬件序列器:

硬件波形序列器可减少内存需求，通过重复使用单个波形实例生成复杂脉冲序列。

支持外部触发输入和内部定时器，序列长度可达16383步，波形的重复计数范围为1至1048576。

序列器可控制四个辅助输出，用于触发外部测试设备。

6. 雷达插件的使用:

雷达插件帮助创建基于脉冲宽度、包络形状、脉冲重复间隔（PRI）、调制类型等参数的雷达信号。

支持多种调制类型（如线性调频LFM、步进频率调制等）和脉冲组设置，可模拟多路径干扰和天线扫描。

7. 示例波形生成:

示例1介绍了雷达插件的基本使用，生成带矩形包络的雷达脉冲信号。

示例2展示了如何生成带有交错PRI和LFM调制的1 GHz雷达信号。

示例3演示了如何生成带有步进频率调制的基带IQ信号，并使用序列器进行复杂信号生成。

8. 附加特性和插件支持:

S参数插件支持导入用户S参数文件，用于嵌入或解嵌已知的电缆损耗和滤波器响应。

环境插件允许模拟复杂的射频环境，包括多个发射器和干扰信号。

预补偿插件用于校正由于电缆损失和硬件滚降引起的频率响应不平坦。

这篇文章为使用泰克AWG70000B任意波形发生器生成雷达测试信号提供了详细的指导，通过介绍硬件特性、软件工具和插件功能，展示了如何高效地创建和生成高质量的雷达信号，适用于各种雷达系统和子系统的测试和验证。
