泰克示波器MDO32、MDO34触发模式

用户选择的触发条件用于捕获测量和分析所用的波形。 触发可帮助您捕获要在屏幕上显示的有意义的波形。仪器具有一些简单的 边沿触发以及各种高级触发。

触发事件

触发事件建立了波形记录中的时间零点。所有波形记录数据都位于相对于 该点的时间内。仪器连续地采集和保留足够的采样点，以建立波形记录的预 触发部分（即，屏幕上触发事件之前显示的波形部分，或者说触发事件左侧 的部分）。

发生触发事件时，仪器开始采集采样，以建立波形记录的触发后部分（即， 在触发事件后显示的部分，或者说触发事件右侧的部分）。一但发现触发， 仪器不再接受其他触发，直到采集完成和释抑时间结束。

在脉冲宽度事件时触发

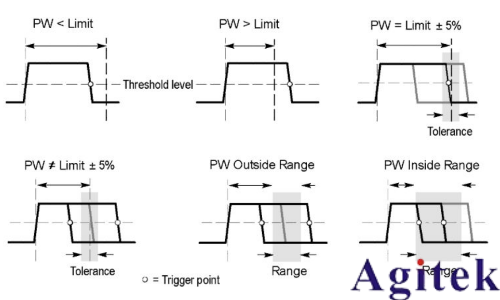

脉冲宽度触发在当信号的脉冲宽度小于、大于、等于或不等于指定的脉冲宽 度时触发仪器。这种触发对数字逻辑故障排除非常有用。

要设置脉冲宽度触发，请执行以下操作：

1. 双击触发标记以打开“触发”配置菜单。

2. 点击触发类型并选择脉冲宽度。

3. 点击源，然后，选择触发源。

4. 点击触发条件并选择触发的脉冲宽度条件（> Limit（> 限制）、< Limit （< 限制）、= 限制、≠ Limit（≠ 限制）、在范围外、在范围内）。

5. 设置脉冲宽度时限：

a. 对于除了在范围外或在范围内的所有“触发条件”，请点击时限字段并 使用指定的多功能旋钮设置要满足的脉冲宽度时间条件。

b. 对于在范围外或在范围内条件，请点击 High Time Limit（高时限）和 Low Time Limit（低时限）字段并使用指定的多功能旋钮设置要满足 的脉冲宽度时间范围条件。

6. 点击电平字段并设置要测量脉冲宽度的门限。

7. 设置要进行触发的脉冲极性。
