同惠LCR测试仪TH2851晶振分析应用

在5G通信、汽车电子、航空航天等高精度电子设备研发领域，压电器件中的晶体振荡器作为频率控制核心元件，其性能稳定性直接决定系统可靠性。

医疗领域：压电陶瓷驱动器用于微创手术机器人，提供纳米级定位精度；

工业领域：封装压电陶瓷促动器用于材料测试、主动减振和振动激励；

能源领域：压电陶瓷片可将道路振动能转化为电能，为智慧城市的自供电传感器网络提供可能。

客户情况

某电子设备制造商正着手开展压电陶瓷元器件的专项测试工作，以确保产品符合精密电子设备的严苛标准，为后续量产提供可靠数据支撑。

测试要求

1、测试频率≤30MHz；

2、测试压电产品的谐振点。

解决方案

传统仪器在操作便捷性与数据管理方面存在显著短板：

1、操作不方便，物理按键与层级菜单设计复杂，测试人员需记忆大量组合键操作；

2、数据分析环节缺乏自动化工具，数据导出和分析比较麻烦，影响测试效率。

为满足客户的测试需求，同惠TH2851系列精密阻抗分析仪提供了一套完整的晶体振荡器分析解决方案。

1、超宽频测试能力

覆盖10Hz-130MHz频率范围，基本阻抗精度：0.08%，典型值≤±0.045%，配备TH26047A夹具，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简便。

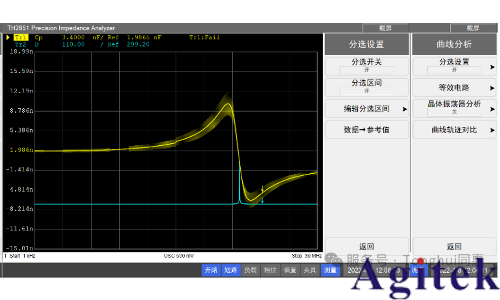

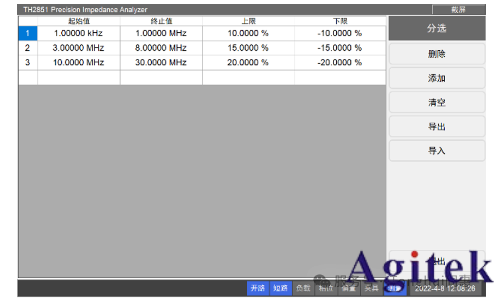

2、曲线分选功能

可以对扫描曲线全部或者部分区域的测试值进行合格/不合格判断，常用于谐振曲线筛选如压电元件等谐振频率。

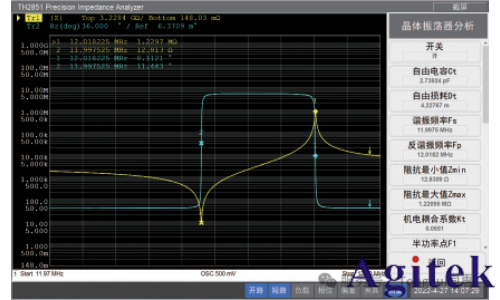

3、晶体振荡器分析（压电器件分析）

对晶体振荡器进行测量以及性能分析，测量计算后获取晶体的谐振频率、反谐振频率、品质因数等重要参数。

同时，对于其他压电器件如压电陶瓷滤波器、压电陶瓷陷波器、压电陶瓷鉴频器、压电陶瓷变压器、大功率超声波发生器、换能器（振子）、声表面波器件、电声器件等都可以测试如静态电容、损耗、谐振频率、反谐振频率、机械耦合系数等参数。

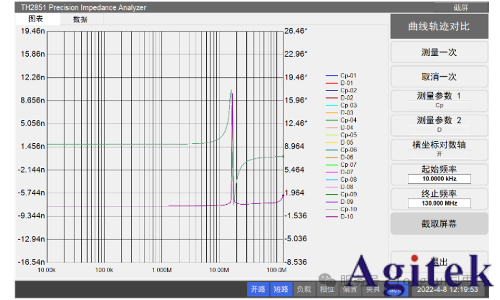

4、曲线轨迹对比

曲线轨迹对比用于对被测件进行连续测量，所有曲线显示在同一个坐标系中。由下列两种应用：

a)    针对多种不同被测件

       对比不同测量条件下的曲线轨迹；

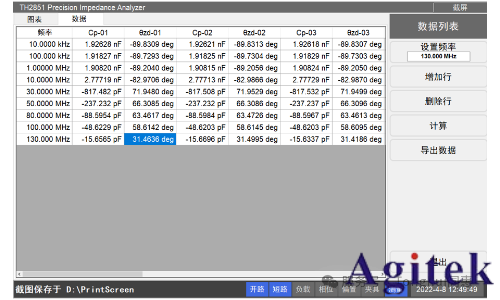

       设置不同的频率点，计算出所有曲线在该频率点的测量值。

b)    针对同一个被测件

       对比同一个条件下测量的多次测量结果重复性；

       设置不同频率点，计算出所有曲线在该频率点的测量值。

经验与总结

在当代科技向智能化、精密化加速演进的背景下，电子系统设计对元器件的多样性、性能极限及集成适配性提出更高要求。
