同惠TH2838系列LCR与TH177电流源大电流电感测试

电感作为电磁学核心元件，其本质是通过电磁感应原理实现电能与磁能的相互转换。

当电流通过导体时，其周围会形成磁场，而磁场的变化又会在导体中产生反向电动势，这一特性使电感具备“阻碍电流变化”的核心功能。

大电流电感通过优化线圈匝数、磁芯材料及结构设计，显著提升了能量存储密度与动态响应能力。

多重角色

储能系统：在电网调频、不间断电源中，大电流电感与电容组成LC滤波网络，稳定输出电压，缓冲能量冲击；

 伺服电机：在数控机床、机器人关节等场景中，大电流电感用于滤波电机电流，抑制转矩脉动，提升动态响应速度；

新能源汽车：在800V高压平台中，大电流电感用于隔离谐波，提升充电效率。

客户情况

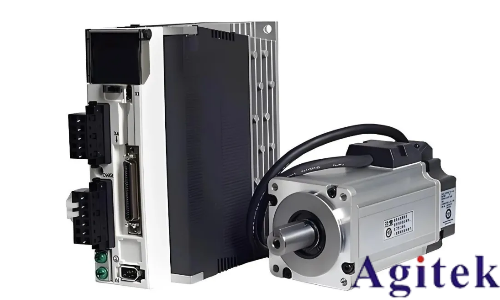

某智能控制设备厂家，近期计划对其自主研发的伺服电机产品开展全面的电感参数测试工作。

测试要求

作为高精度运动控制系统的核心部件，伺服电机的电感特性直接影响其动态响应性能等关键指标。

此次需要在不同电流下，重点监测伺服电机的电感值变化，为优化电磁设计方案、提升电机在变负载工况下的控制精度提供数据支撑。

解决方案

伺服电机在变负载运行时，绕组电感值随电流增大呈显著非线性变化。传统测试方法存在两大局限：

1、电流范围受限：普通LCR测试仪仅能提供毫安级偏置电流，无法覆盖电机实际工况中的安培级电流范围；

2、测试精度不足：电流波动超过1%时，电感测量误差可能超过5%，难以满足高精度控制需求。

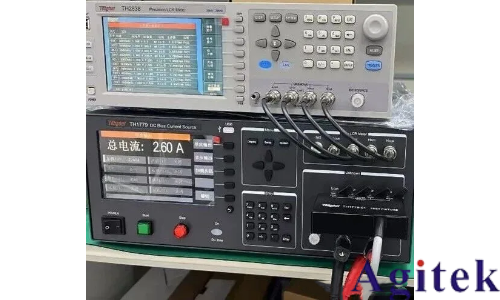

为满足客户的测试需求，推荐同惠TH2838精密LCR数字电桥+TH1779直流偏置电流源组合搭配。

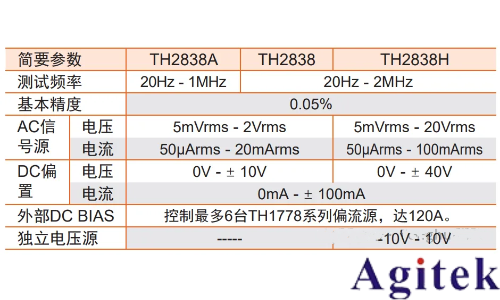

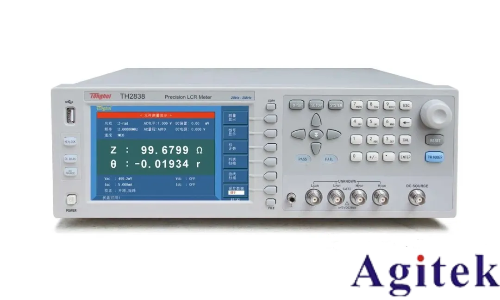

1、TH2838系列精密LCR数字电桥

测试频率范围：20Hz-2MHz，覆盖伺服电机典型工作频段；

基本精度：0.05%，测试速度：最快5.6ms/次；

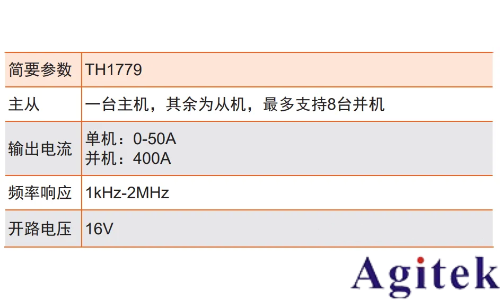

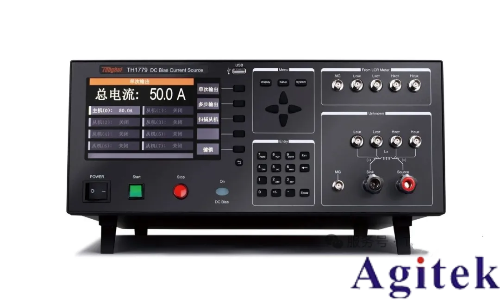

2、TH1779直流偏置电流源

输出能力：单台0-50A恒流模式，最多支持8台联机，最大400A恒流输出

兼容性：与TH2838等系列无缝对接，支持上位机软件联动控制。

此次技术突破不仅验证了TH2838+TH1779组合在伺服电机电感测试领域的卓越性能，更彰显了国产测试设备在精度、稳定性与成本效益方面的综合优势。

经验与总结

随着智能装备对运动控制精度要求的不断提升，电感参数测试将向更高频率（MHz级）方向发展。同惠电子将不忘初心，持续创新，为行业客户提供更全面的解决方案，全力推动我国高端装备制造业的发展。
