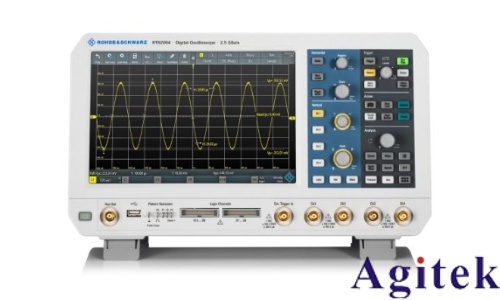

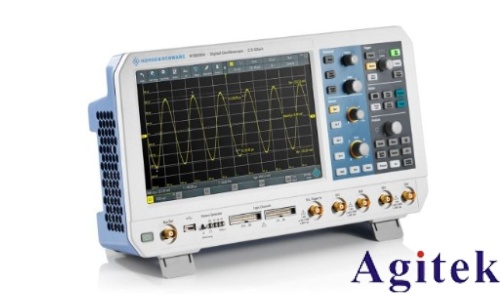

罗德与施瓦茨RTC1000 示波器

这是R&S® RTC1000示波器的产品介绍文档，详细介绍了该示波器的功能特点、技术规格、测量模式、触发系统、波形生成器、协议分析以及订购信息等。以下是对这些核心内容的简要概述：

1. 产品概述：

 R&S® RTC1000是一款多功能示波器，集成了逻辑分析仪、协议分析仪、频率分析仪、波形和模式发生器、数字电压表和元件测试仪等功能。

适用于嵌入式开发者、服务技术人员和教育工作者，具有高灵敏度、多功能性和高性价比。

设计静音，具备先进的硬件采集技术，提供精确的测量结果。

2. 主要功能和特点：

 X-in-1功能：包括示波器、逻辑分析仪、协议分析仪、波形和模式发生器、数字电压表和元件测试仪。

自动测量功能：提供快速查看（QuickView）功能，一键显示关键测量结果。

FFT分析：用于信号频谱分析，具有高达128k点的分析能力。

Mask测试：通过简单的按键操作创建新的掩模，快速检测信号是否在规定容限内。

3. 技术规格：

通道数量：2个模拟通道和8个数字通道（需选配R&S® RTC-B1选项）。

带宽：50 MHz至300 MHz可选。

采样率：最高2 GS/s。

内存深度：每通道1 Msample，2 Msample交错。

显示：6.5英寸VGA彩色显示屏，分辨率为640×480像素。

4. 测量和分析模式：

频率分析模式：通过FFT功能分析信号频谱。

Mask测试模式：评估信号质量和稳定性，统计通过/失败结果。

 数字电压表：每通道配备三位数字电压表和六位频率计数器。

元件测试器：提供50 Hz和200 Hz测量频率，支持故障元件检测。

5. 触发和采集系统：

触发类型：包括边沿触发、脉冲触发、视频触发、逻辑触发和串行总线触发。

触发灵敏度：根据输入灵敏度和耦合方式有不同的触发灵敏度。

外部触发输入：最大输入电压为100V，触发电平为±5V。

6. 波形和模式发生器：

波形输出：正弦波、方波/脉冲、斜坡和噪声波形。

模式输出：4位信号模式，最高50 Mbit/s。

 输出频率：正弦波和脉冲波形的频率范围为0.1 Hz至50 kHz，斜坡和三角波形的频率范围为0.1 Hz至10 kHz。

7. 协议分析：

支持多种协议触发和解码，如PC、SPI、UART/RS-232/RS-422/RS-485、CAN和LIN。

硬件实现确保平滑操作和高更新率，适用于长时间采集。

8. 订购信息：

提供不同带宽升级选项和附加探头选择。

包括标准配件如被动探头、波形发生器和电源线等。

可选配混合信号升级、波形发生器、串行触发和解码选项等。

这篇文章为R&S® RTC1000示波器的用户提供了详细的产品介绍，通过描述其多功能性、技术规格和测量能力，展示了该示波器在多种应用场景中的适用性和优势。 如果您有任何需要请联系安泰测试！
