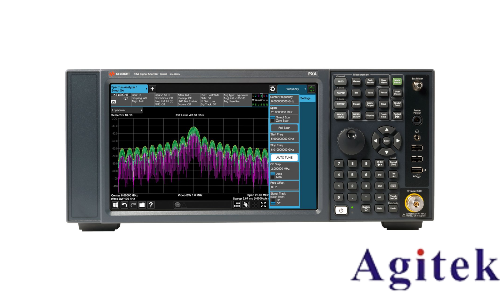

是德科技 N9020B频谱信号分析仪精度测试

以下是关于是德科技（Keysight）N9020B频谱信号分析仪的详细资料整理，综合了多个来源的技术参数、功能特点及应用场景：

1. 基本概述

- 型号：N9020B（属于MXA系列信号分析仪）

- 品牌：Keysight（是德科技）

- 频率范围：

- 标准范围：10 Hz 至 26.5 GHz

- 可选扩展：通过混频器可达 1.1 THz（部分型号支持 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz、32 GHz、44 GHz、50 GHz 等选件）。

- 分析带宽：

- 最大 160 MHz（标配 25 MHz，可选 40 MHz、85 MHz、125 MHz、160 MHz）。

- 实时带宽：

- 最大 160 MHz（支持 85 MHz、125 MHz、160 MHz 选件）。

2. 核心性能指标

- 显示平均噪声电平（DANL）：

- 1 GHz 时：-166 dBm（部分型号可达 -172 dBm）。

- 2 GHz 时（无前置放大器）：-154 dBm/Hz

- 10 GHz 时（无前置放大器）：-151 dBm/Hz。

- 相位噪声（1 GHz 时）：

- 10 kHz 频偏：-114 dBc/Hz

- 30 kHz 频偏：-114 dBc/Hz

- 1 MHz 频偏：-136 dBc/Hz。

- 幅度精度：±0.23 dB（部分型号标称 ±0.19 dB）。

- 三阶截获点（TOI）：

- 1 GHz 时：+20 dBm

- 动态范围：116 dB。

- **信号截获能力**：

- 最短信号持续时间（99% 截获概率）：3.57 µs

- 信噪比 >60 dB 时可检测信号持续时间：5 ns。

3. 主要功能与特点

- 实时频谱分析（RTSA）：

- 支持全频段实时捕获瞬态信号（如脉冲、跳频信号）。

- 支持频率模板触发（FMT）、时间限定触发（TQT）等高级触发模式。

- 硬件加速测量：

- 快速功率测量、峰值搜索、扫描，显著缩短测试时间。

- 多域分析：

- 支持频谱图、密度显示、功率随时间变化（PvT）等视图。

- 一键式测量：

- 通过 X 系列应用软件（如 89600 VSA）简化复杂测试流程。

4. 典型应用场景

- 无线通信：

- 支持 LTE/LTE-Advanced、5G NR、WCDMA/HSPA+、GSM/EDGE、NB-IoT 等蜂窝标准。

- 支持 WLAN（802.11a/b/g/n/ac/ax）、蓝牙（BR/EDR/LE）、ZigBee 等短距离通信。

- 通用测试：

- 噪声系数、相位噪声、脉冲分析、EMI 预一致性测试。

- 科研与军工：

- 高频段信号分析（如毫米波、太赫兹研究）。

5. 选件与扩展

- 频率扩展选件：如 N9020B-526（26.5 GHz）、N9020B-550（50 GHz）。

- 实时带宽升级：如 N9020B-B1X（160 MHz 带宽）。

- 前置放大器：可选 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz 版本以提升灵敏度。
