示波器基础知识和操作指南

这是一篇关于示波器基础知识和操作指南的技术文档，主要介绍了示波器的基本原理、信号完整性、波形测量、示波器类型、系统与控制、性能指标以及操作技巧等内容。以下是对这些核心内容的简要概述：

1. 示波器基础：

示波器工作原理：示波器是一种图形显示设备，通过垂直轴表示电压，水平轴表示时间，显示信号随时间的变化。

信号类型：包括正弦波、方波、锯齿波、三角波、阶跃和脉冲等波形。

信号测量：示波器可以测量信号的频率、周期、电压、幅度和相位等参数。

2. 信号完整性：

重要性：信号完整性是示波器系统准确重建信号的关键，影响测量结果的准确性。

影响因素：信号完整性受示波器带宽、探头性能、电路设计等多种因素影响。

现代挑战：随着数字信号速度的提高，信号完整性问题日益突出，需要特别注意高速信号的设计和测量。

3. 示波器类型：

数字存储示波器(DSO)：通过模数转换器将信号数字化存储，适用于捕捉单次和瞬态事件。

数字荧光示波器(DPO)：采用并行处理架构，提供高波形捕获率，适用于复杂信号的实时显示。

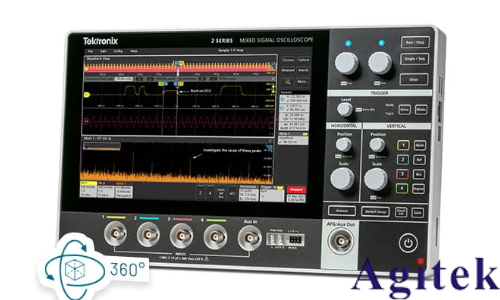

混合信号示波器(MSO)：结合DPO的性能和逻辑分析仪的功能，适用于数字电路调试。

数字采样示波器：采用等效时间采样方法，适用于高频信号测量。

4. 示波器系统与控制：

垂直系统：控制信号的衰减、放大和耦合方式。

水平系统：设置时间基准和采样率，控制波形的水平位置和缩放。

触发系统：同步水平扫描，捕捉特定信号事件，包括边沿触发、脉宽触发等多种触发模式。

显示系统：显示波形，并提供数学运算、测量光标等辅助功能。

5. 性能指标：

带宽：示波器能准确测量的最高频率，通常定义为-3dB点。

采样率：每秒采集信号样本的数量，影响波形重建的精度。

波形捕获率：每秒捕获的波形数量，决定捕捉瞬态事件的能力。

记录长度：一次采集能存储的波形点数，影响长时间信号的分析能力。

6. 操作技巧：

正确接地：确保示波器和操作者正确接地，以保证安全和测量准确性。

探头补偿：使用前需对探头进行补偿调整，以匹配示波器的电气特性。

控制设置：合理设置垂直和水平控制参数，确保信号在屏幕上清晰显示。

触发设置：根据信号特点选择合适的触发模式和触发点，稳定显示重复波形。

7. 测量技术：

电压和时间测量：通过屏幕刻度直接读取电压和时间值，或使用光标进行精确测量。

脉冲宽度和上升时间测量：注意触发设置和水平缩放，以准确测量脉冲特性。

相位差测量：使用Lissajous图形法，通过XY模式显示两个信号的相位关系。

这篇文章为理解和使用示波器提供了全面的指导，通过详细解释示波器的基本原理、信号完整性、波形测量方法、示波器类型、系统与控制以及性能指标，帮助读者掌握示波器的操作技巧和测量方法。
