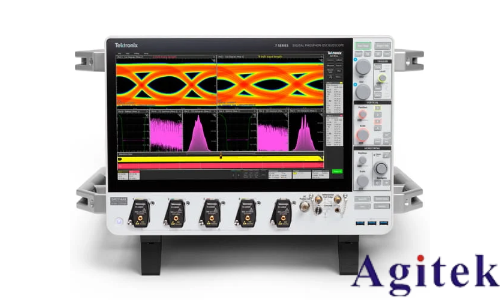

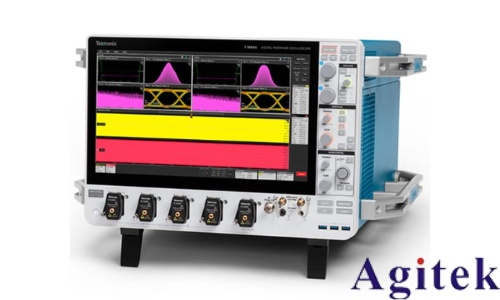

泰克MSO/DPO70000DX 系列混合信号和数字荧光示波器

工程师在整个设计过程中都需要依靠示波器，包括从原型机启动到生产测试。MSO/DPO70000DX 系列示波器结合了非凡的信号采集性能和分析工具，拥有独特的性能，能加速您的测量工作。

主要性能指标

模拟宽带高达 33 GHz，上升时间快达 9 ps。支持按照新的高速串行标准进行测量

33 GHz 型号有 2 条通道提供 33 GHz 实时模拟带宽

业界领先的采样率和定时分辨率

在 2 个通道上提供 100 GS/s（33、25、23、20、16 和 12.5 GHz 型号）

支持四通道同时使用

高达 23 GHz 带宽

高达 50 GS/s 实时采样率

使用 MultiView Zoom™ 获得高达 500 百万样点记录长度，便于快速导航

最快的波形捕获速率，每个通道最高为 >300000 wfms/s

16 个逻辑通道，为数字和模拟信号调试提供高达 80 ps 的定时分辨率（仅限 MSO70000DX 系列）

可利用独有的 iCapture® 功能通过单探头连接查看数字通道的模拟特点

6.25 Gb/s 实时串行触发 – 保证指定的 NRZ 或 8b/10b 码型第一次出现时触发，以隔离码型相关影响

应用支持涉及高速串行行业标准、宽带射频、电源系统和内存－实现标准规定认证、测试自动化和易用性

主要特点

卓越的信号完整性和出色的信噪比 – 观察波形最真实的表现

Pinpoint 触发 – 最大限度地减少采集故障信号所用的时间，高效排除故障，缩短调试时间

可视触发 – 精确判定触发，找到复杂波形中的独特事件

搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发

自动串行分析选项，用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI® C-PHY、D-PHY 和 M-PHY

P7700、P7600 和 P7500 三模 探测系统 – 完美匹配的信号连接性能，包含校准探头端部功能

P6780 和 P6717A 高性能 17 通道逻辑探头，具有高达 2.5 GHz 的带宽，能够连接当前的快速数字信号（仅限 MSO70000DX 系列）

连接性

前面板和后面板都有 USB 2.0 接口便于数据存储、打印和连接 USB 键盘

集成的 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪

MSO/DPO70000DX 快速选型指南

应用支持

高速串行行业标准一致性测试

SignalVu RF和矢量信号分析

DDR 内存总线分析

应用(A)

包括信号完整性、抖动和定时分析在内的设计验证

高速复杂设计方面的设计检定

根据行业标准对串行数据流进行的认证测试

内存总线分析和调试

原型机启动和电源验证

瞬态现象的研究和调查

复杂系统的生产测试

瞬态信号或宽带射频信号的频谱分析

系统启动和验证

从初步操作检查首次加电设计时开始，MSO/DPO70000DX 系列便提供了您需要的功能。

无可比拟的四通道采集

MSO/DPO70000DX 系列所有四条通道均达到非常低的噪声和高达 50 GS/s 的采样率，让信号完整性检查和定时分析的完成得到保证，不必担心示波器内部的噪声和抖动会影响测量。所有四条通道上均实现高达 23 GHz 的单次带宽，确保您可以捕获感兴趣的信号，不必担心使用 1 条或 2 条以上通道时会出现欠采样的问题。
