示波器的基本功能与使用指南

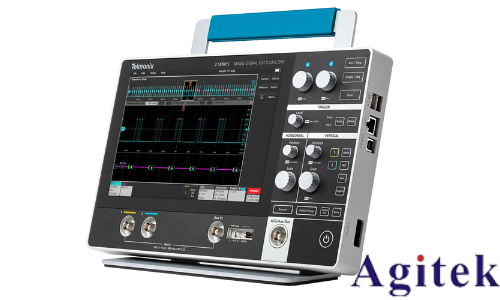

这是一篇关于教学示波器的使用指南，主要介绍了示波器的基本功能、信号捕捉方法、采集模式、探头选择、触发设置、自动测量和课程管理等功能。以下是对这些核心内容的简要概述：

1. 基本功能与信号捕捉:

垂直和水平刻度设置：用户需设置垂直刻度（伏特/格）和水平刻度（秒/格）来调整波形的显示大小和时间范围。

触发设置：设置触发类型、信号源和触发水平，确保信号在满足特定条件时被捕捉。

2. 信号采集模式:

采样模式：在均匀的时间间隔内采集信号样本，构建波形，适用于大多数信号。

峰值检测模式：捕捉输入信号的最大值和最小值，适用于检测可能被采样模式遗漏的窄脉冲。

平均模式：采集多个波形并进行逐点平均，以减少随机噪声的影响。

3. 探头选择与连接:

带宽选择：选择带宽超过信号带宽5倍的探头，以准确重建信号。

接地连接：将探头的接地夹连接到电路中的已知接地点，确保测量准确性。

探头补偿：对被动电压探头进行补偿调整，以匹配示波器的输入特性。

4. 内置计数器与频率监测:

频率测量：使用内部计数器监控和测量信号的频率。

5. 自动测量与用户界面:

自动测量功能：包括自动设置和快速傅里叶变换（FFT）等自动测量工具，简化操作。

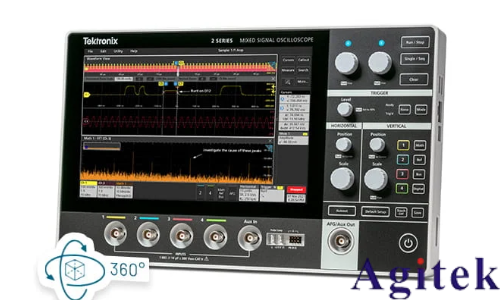

直观的用户界面：通过专用前面板控制和直观的界面设计，提高操作便捷性。

6. 课程管理与实验支持:

课程管理功能：提供实验目标、理论和设备要求的基本信息。

实验步骤指导：包含设置和进行实验的详细步骤说明。

数据收集与报告：自动从示波器收集数据并生成完整的实验报告。

7. 触发控制与显示调整:

触发电路：作为比较器工作，当信号达到触发设置时生成触发并捕捉信号。

触发类型与耦合：支持多种触发模式（如自动模式、正常模式、单序列模式）和耦合方式（如DC耦合、AC耦合等）。

8. 避免混叠:

混叠现象：当示波器采样频率不足时会发生混叠，显示错误的低频波形。

避免方法：采样频率应至少为信号最高频率成分的两倍以上，Tektronix示波器采样频率至少为最高带宽的五倍，有效减少混叠。

这篇文章为教学和实验中的示波器使用提供了详细的指导，通过介绍示波器的多种功能和操作技巧，帮助用户更准确地捕捉和分析信号，同时通过课程管理功能，简化了实验数据的收集和报告生成过程。
