泰克示波器TBS1000B系列与Agilent DSO1000B系列比较

这是一篇关于Tektronix TBS1000B/-EDU系列与Agilent DSO1000B系列示波器比较的竞争性事实表文章，主要介绍了两款示波器在易用性、可靠性、工作环境、采样率/带宽比、保修期限和高级功能等方面的差异和特点。以下是对这些核心内容的简要概述：

1. 易用性比较：

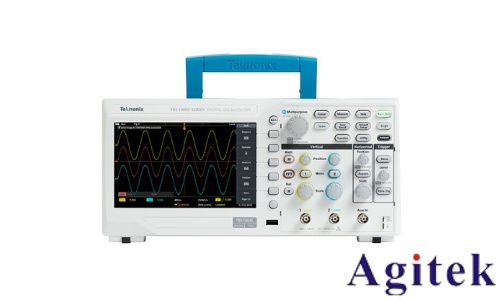

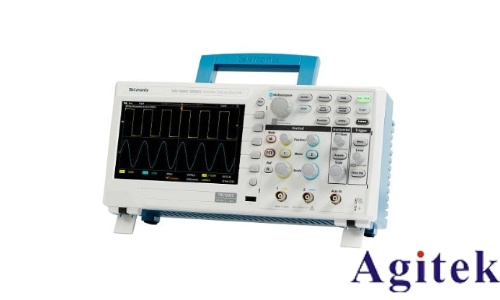

显示与用户界面：Tektronix TBS1000B/-EDU系列配备7英寸高分辨率显示屏和更新的用户界面，类似于Tek DPO示波器，而Agilent DSO1000B系列则使用5.7英寸分辨率的显示屏和旧版用户界面。

帮助系统：TBS1000B/-EDU系列具有索引和上下文相关的帮助系统，带有超链接，方便访问不同主题，而DSO1000B系列没有帮助索引和超链接。

探针检查功能：TBS1000B/-EDU系列有一个探针检查按钮，可快速验证电压探针是否正常工作，而DSO1000B系列没有此功能。

触发视图功能：TBS1000B/-EDU系列有一个触发视图按钮，显示触发设置如何影响触发信号，而DSO1000B系列没有此功能。

直接访问按钮：TBS1000B/-EDU系列提供直接访问FFT和SW Apps的按钮，而DSO1000B系列没有直接访问这些功能的途径。

2. 可靠性和工作环境关键规格比较：

通道数：两款示波器均提供2个通道。

组件和可靠性：TBS1000B/-EDU系列使用Tektronix定制的集成电路，减少了组件数量并提高了可靠性，而DSO1000B系列使用大量现成电子元件。

带宽：TBS1000B/-EDU系列提供50MHz、70MHz、100MHz、150MHz和200MHz的带宽选项，而DSO1000B系列提供50MHz、70MHz、100MHz和150MHz的带宽选项。

最大采样率：在带宽小于100MHz时，TBS1000B/-EDU系列的最大采样率为1 GS/s，DSO1000B系列为500 MS/s；在带宽大于等于100MHz时，TBS1000B/-EDU系列为2 GS/s，DSO1000B系列为300 MS/s。

额定电压：TBS1000B/-EDU系列额定电压为300VRusCATIL，适用于直接连接到主电源的电路测量，而DSO1000B系列额定电压为300VausCATI，适用于不连接到主电源的电路测量。

最大记录长度：TBS1000B/-EDU系列的最大记录长度为8k点，而DSO1000B系列为2.5k点。

重量和稳定性：TBS1000B/-EDU系列重量为2.0 kg，具有橡胶底脚以增强测试台上的稳定性，而DSO1000B系列重量为2.4 kg，没有橡胶底脚，可能意外移动或滑动。

冷却系统：TBS1000B/-EDU系列为静音操作，无冷却风扇，而DSO1000B系列包含一个冷却风扇。

工作温度：TBS1000B/-EDU系列的工作温度为0℃到+50℃，而DSO1000B系列为10℃到+40℃。

最大功率消耗：TBS1000B/-EDU系列的最大功率消耗为30 W，而DSO1000B系列为50 W。

制造和设计：TBS1000B/-EDU系列由Tektronix设计和制造，而DSO1000B系列由中国OEM厂商制造。

3. 自动测量功能：

TBS1000B/-EDU系列提供34种自动测量功能，而DSO1000B系列提供23种自动测量功能。

4. 高级功能：

趋势图和限制测试：TBS1000B/-EDU系列没有趋势图功能，但提供增强的双波形基于掩模的极限测试选项，而DSO1000B系列具有趋势图功能，但没有双波形基于掩模的极限测试选项。

频率计数器：TBS1000B/-EDU系列提供双通道频率计数器，而DSO1000B系列提供单通道频率计数器。

课程ware功能：TBS1000B-EDU系列具有集成的课程ware功能，而DSO1000B系列没有类似课程ware的生态系统。

5. 采样率/带宽比：

TBS1000B/-EDU系列提供更高的采样率/带宽比，重构波形更准确，减少了混叠的可能性。例如，TBS1052B(-EDU)的采样率/带宽比为20倍，而DSO1052B为10倍。

6. 保修期限：

TBS1000B/-EDU系列提供5年保修，而DSO1000B系列提供3年保修。

7. 其他高级功能选项：

Tektronix还提供4通道型号，带有70MHz、100MHz和200MHz带宽，以及Wave Inspector导航和搜索功能，可有效评估高达100万点的记录。

Tektronix MSO2000B和DPO2000B系列提供解码、搜索和触发串行总线（如I²C、SPI、RS-232等）的功能，以及16个数字通道（MSO系列）。

这篇文章为选择入门级示波器提供了详细的比较分析，通过对比Tektronix TBS1000B/-EDU系列与Agilent DSO1000B系列在多个方面的差异，帮助用户根据自身需求做出更合适的选择。
