使用罗德与施瓦茨示波器进行 EMI 调试

这是一篇关于使用示波器进行电磁干扰（EMI）调试的应用指南文章，主要介绍了EMI问题的基本原理、测量方法以及如何使用R&S®RTO6示波器进行EMI调试。文章通过一个实际的IP电话案例，展示了如何利用近场探头和电流探头来定位和分析EMI问题。以下是对这些核心内容的简要概述：

1. 电磁干扰（EMI）问题的基本原理：

干扰源：现代数字电路使用高频方波信号，开关模式电压转换器也是干扰源之一。

耦合机制：干扰信号通过公共阻抗、电场、磁场或电磁场耦合到发射元件。

发射元件：如连接线、印刷电路板走线、内部电缆、组件和散热片等无意天线。

2. EMI问题的测量方法：

近场和远场：远场测量用于法规符合性测试，近场测量用于定位干扰源。

RFI电流和电压测量：测量连接线上的RFI电流和电源线上的RFI电压。

电流探头：用于测量RFI电流，选择合适的探头内径和频率响应。

近场探头：用于测量电场和磁场，定位干扰源和分析去耦机制。

3. 使用示波器进行EMI调试的实践方面：

基本步骤：包括参考测量、RFI电流测量、近场测量和评估可能的纠正措施。

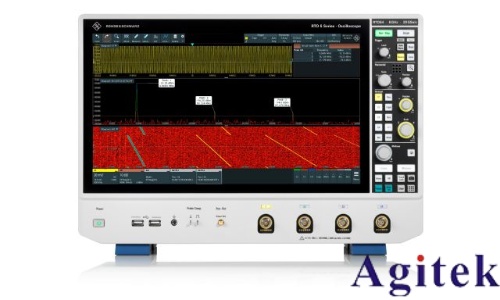

R&S®RTO6示波器的设置：包括基本设置和特殊功能，如高采集带宽、叠加FFT、门控FFT和频率掩模触发。

调试技巧：避免过载，监控时域信号，调整垂直灵敏度。

4. IP电话EMI调试实例：

远场分析结果：确定了250MHz和375MHz等关键频率的干扰。

RFI电流测量：在连接的LAN线和听筒线上测量RFI电流，确定了主要发射元件。

近场分析：使用近场探头定位干扰源，如处理器、RGMII接口、LAN PHY和主转换器。

调试结果：通过滤波、终端措施、布局更改等方法显著降低了RFI发射。

5. 总结：

示波器成为产品开发中调试EMI问题的有力工具。

本文通过理论和实践指导，展示了如何有效分析并解决EMI问题。

这篇文章为在产品开发过程中使用示波器进行EMI调试提供了详细的指导和案例分析，通过实际的操作步骤和具体实例，展示了如何有效地定位和分析EMI问题，并采取相应的解决措施。
