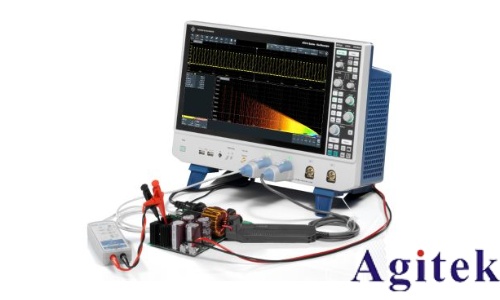

罗德与施瓦茨示波器以太网一致性测试

这是一篇关于R&S®RTO、R&S®RTO6、R&S®RTP以太网一致性测试的用户手册，主要介绍了以太网一致性测试的流程、所需设备、测试配置和结果获取等内容。以下是对这些核心内容的简要概述：

1. 测试设备要求:

 基本设备：R&S RT-ZF2以太网测试夹具、R&S ScopeSuite软件、R&S RTO/RTO6/RTP示波器。

 特定测试：10/100/1000BASE-T测试需要R&S RTO-K22选项，2.5/5/10GBASE-T测试需要R&S RTO-K23选项，100BASE-T1测试需要R&S RTO-K24选项等。

 附加设备：能量效率以太网(EEE)测试需要R&S RT-ZF5以太网探测夹具，10BASE-Te测试需要R&S RT-ZF4夹具。

2. 软件和许可证安装:

 软件安装：R&S ScopeSuite软件可安装在测试计算机或示波器上，需从Rohde & Schwarz网站下载最新版本。

 许可证启用：在示波器上通过[Setup] > "SW Options"启用购买的许可证选项。

3. 网络设置:

 LAN连接：测试计算机和示波器需通过LAN连接，若无DHCP服务器，需手动分配固定IP地址。

 仪器连接：自动测试需连接AWG、VNA或频谱分析仪，并确保VISA安装正确。

4. 测试配置:

 示波器连接：在R&S ScopeSuite中输入示波器的IP地址，建立连接。

 测试夹具选择：根据测试类型选择合适的测试夹具，如R&S RT-ZF2用于10/100/1000BASE-T测试。

 测试模式设置：配置DUT进入相应的测试模式，如测试模式1用于输出电压和定时抖动测试。

5. 测试执行和结果获取:

 测试会话启动：在R&S ScopeSuite中选择测试类型，添加新会话并配置测试属性。

 测试运行：选择要运行的测试案例，点击"Test Single"或"Test Checked"开始测试。

 结果查看：测试结果保存在指定文件夹中，可生成PDF、Word或HTML格式的报告。

6. 具体测试案例:

 1000BASE-T测试：包括发射机失真、峰值输出电压、最大输出下降、差分输出模板、抖动主模式、MDI回波损耗等测试。

 100BASE-TX测试：涵盖幅度域测试、上升和下降时间、峰值到峰值占空比失真、发射机时钟频率、发射机和接收机回波损耗等。

 10BASE-T测试：包括链路测试脉冲模板、TP_IDL模板、输出定时抖动、峰值差分电压、谐波含量等测试。

 2.5/5/10GBASE-T测试：涉及最大输出下降、发射机非线性失真、发射机定时抖动主模式和时钟频率、发射机功率谱密度和功率电平等测试。

7. 测试报告配置:

 报告格式：可选择PDF、Word或HTML格式。

 报告内容：可定义报告包含的摘要、图表、DMM显示等详细信息。

 报告存储：报告保存在指定目录中，可随时查看和打印。

这篇文章为进行以太网一致性测试提供了详细的指导，通过介绍各种测试案例和所需设备，帮助用户准确完成测试并获取可靠结果。
