从测试角度透视非地面网络（NTN）技术

发布日期：2025-10-24 14:34:38 浏览数：

今年8月左右，中国星网在30天内完成了5次低轨卫星密集发射。8月27日，工信部发布《关于优化业务准入促进卫星通信产业发展的指导意见》，并提出到2030年发展卫星通信用户超千万的目标。9月，工信部先后向中国联通和中国移动颁发卫星移动通信业务经营许可。政策和产业的频频动作推动了卫星通信产业的快速发展和落地。借此机会，罗德与施瓦茨将从测试的角度解读非地面网络（NTN）技术，为大家全面解析从“天”到“地”、面向卫星基础设施和地面终端的测试技术。

NTN技术概括来说

可以分为三大类：

私有技术：波形和协议都承载在专门的星座上，可以是短消息业务，也可以是语音业务，比如北斗短消息和目前的天通卫星通话都属于这个范畴。对于私有技术而言，终端需要设计专门的射频和基带模块来适配私有NTN技术。

3GPP NTN：这种技术和手机蜂窝移动通信一脉相承，可以很好的将其射频和基带集成到现有的射频和基带模块中。比如现在已经商用的Skylo。之后的内容我们会重点关注3GPP NTN，因为3GPP NTN可以满足终端互联互通的要求，而且技术标准是开放融合的。现在也有越来越多的运营商表示他们最终将考虑3GPP这条路线。

DTC (Direct to Cell)：意思就是手机不需要任何修改，就可以直接连接到卫星，当然手机Firmware可能需要更新。这种方式的优点是可以重用运营商地面频谱，缺点是卫星侧的改动比较复杂。

从测试角度透视非地面网络（NTN）技术(图1)

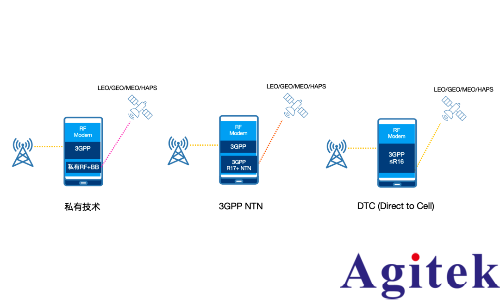

图1 三种NTN技术路线

PART-01

5G NTN卫星基础设施

NTN通过卫星承载方式的不同可以分为透传模式和再生模式两种：

1. 透传和再生式 NTN 有效载荷测试

透传模式：

卫星充当网关的远程无线单元，而 5G NR 基站 (gNB) 则保留在地面。这种设置通常用于通过卫星网络或临时 5G 网络进行回程，卫星充当 5G 信号的中继器。

再生模式：

带有再生式有效载荷的卫星可以全部或部分承载 gNB 功能。5G 基站收发信机可以分为集中式单元 (CU) 和分布式单元 (DU)，不同的型号支持不同的配置，例如将 DU 和 CU 集成到卫星中，或者将 DU 功能集成到卫星中，而 CU 保留在地面。

从测试角度透视非地面网络（NTN）技术(图2)

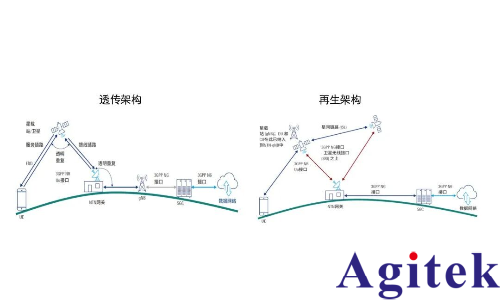

图2 NTN卫星网络架构

2. 卫星有效载荷测试涵盖多个方面，例如：

群时延测量，用于确定相位失真并表征传输路径质量

通过增益压缩、AM/AM、AM/PM 和失真 NPR/ACLR 等测量表征卫星转发器

噪声功率比 (NPR) 测量，用于测试射频转发器的线性度并模拟多通道通信有效载荷的高斯噪声分布

调制精度和误码率 (BER) 测量，用于验证卫星在轨运行期间卫星链路的质量

发射杂散搜索

噪声系数和增益测量

3. 测试 5G NTN 卫星基础设施面临三大挑战：

复杂性增加

信号传播条件挑战

NTN 与地面基础设施高效无缝同步：

✓ NTN 信号传播条件涉及卫星与地面站之间的长距离，导致固有延迟。此外，变化的大气条件、噪声、其他信号和服务的干扰以及互调都会降低信号质量。

✓ 实现 NTN 与地面网络之间的无缝交互和同步是一项复杂的挑战，需要进行复杂的一致性测试，以确保**的互操作性和性能。

此外，相控阵天线 (PAA) 对于 NTN 与地面网络的融合至关重要。随着 NTN 的发展，业界必须应对诸多挑战，例如将卫星功能融入电信网络以及开发先进的 PAA。这些天线在实现地面和 NTN 组件之间的无缝连接方面发挥着关键作用。

4. NTN 卫星基础设施测试高性能解决方案

罗德与施瓦茨提供智能化的测试与测量解决方案，确保从测试子系统和组件到验证在轨服务性能的每个阶段都拥有卓越的性能和可靠性。此次我们将会针对以下测试内容详细解读卫星基础设施测试解决方案：

卫星工厂测试之一-载荷与整星的全面测试-从时延到EVM

卫星工厂测试之二-创新的相控阵天线测试

卫星工厂测试之三-电源与信号完整性测试

透视太空-基于精准授时的在轨测试与监测

卫星EMC测试

PART-02

非地面网络 (NTN) 移动设备测试解决方案

3GPP NTN技术主要分为NB NTN和NR NTN，从R17版本开始定义。

1. NB NTN 设备测试

NB NTN是基于窄带技术NB-IoT的NTN，通常运行在高轨卫星上，但是现在也有一些低轨卫星在考虑NB NTN技术，它的应用场景主要是以物联网为主，业务也以低速数据类业务为主。NB NTN移动设备包括物联网传感器、追踪器、智能电表、可穿戴设备和工业监控设备。这些设备通常具有低功耗、裁剪的网络协议以及支持各种物联网通信技术（例如窄带物联网或LTE-M）等特点。

IoT NTN设备开发人员需要了解不同卫星轨道之间的区别及其影响。测试不同轨道的 IoT NTN设备对于优化性能、连接范围和整体技术经济性至关重要。

2. NR NTN 设备测试

NR NTN主要是运行在大规模低轨卫星上，可以支持宽带，语音，视频和游戏业务。NR NTN 设备包括配备 5G NR 调制解调器或芯片组的智能手机、平板电脑、笔记本电脑和其他移动设备。这些设备使用户能够访问先进的 5G 服务，可不受地理位置的限制而随时随地享受可靠的通信。

NR NTN 设备比IoT NTN设备使用更大的带宽。它们可以提供更高的吞吐量，并在 1 GHz 至 30 GHz 的扩展频谱范围内工作。IoT NTN和 NR NTN 设备有许多共同的特性，但 NR NTN 设备的信令层专门针对移动性进行了定制和优化，包括 TN-NTN、NTN-TN 以及卫星内/卫星间转换的条件切换。这种优化使语音、数据和消息服务能够不间断地进行。

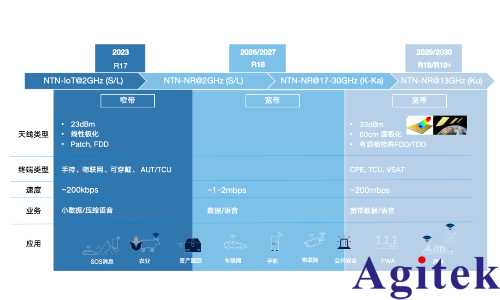

从测试角度透视非地面网络（NTN）技术(图3)
