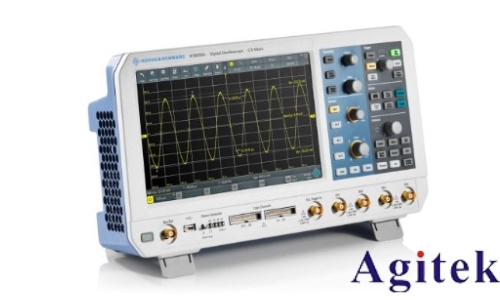

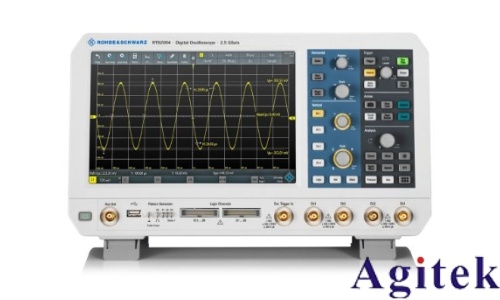

罗德与施瓦茨示波器RTC1000系列

这是一篇关于Rohde&Schwarz R&SRTC1000示波器的产品介绍文档，详细介绍了该示波器的功能特性、技术规格、测量模式、触发选项、协议分析、波形生成以及订购信息等内容。以下是对这些核心内容的简要概述：

1. R&SRTC1000示波器概述:

多功能性：R&SRTC1000是一款多合一仪器，集成了示波器、逻辑分析仪、协议分析仪、频率分析仪、波形和模式发生器、数字电压表和元件测试仪的功能。

性能特点：具有高达2 Gsample/s的采样率和2 Msample的内存深度，支持快速更新率（>10000波形/秒），确保精确的测量结果。

升级选项：提供带宽升级和多种软件许可选项，确保未来的投资保护。

2. 主要功能和优势:

自动测量功能：包括快速查看（QuickView）、掩模测试、FFT分析、数学运算（加、减、乘、除、FFT）、光标测量和自动设置功能。

逻辑分析仪（MSO）：可选的R&SRTC-B1选项增加了8个额外的数字通道，支持同步和时间相关的模拟和数字信号分析。

协议分析：支持多种串行总线协议（如I²C、SPI、UART/RS-232/RS-422/RS-485、CAN/LIN）的触发和解码。

3. 技术规格:

带宽选项：50 MHz、70 MHz、100 MHz、200 MHz和300 MHz。

采样率：最高2 Gsample/s（双通道交错采样）。

内存深度：每通道1 Msample，双通道交错采样时为2 Msample。

显示：6.5英寸VGA彩色显示屏，分辨率为640×480像素。

4. 测量和分析功能:

自动测量：提供多种自动测量功能，如脉冲宽度、频率、幅度、上升时间/下降时间等。

光标测量：支持电压、时间、比率等参数的测量。

数学功能：包括加、减、乘、除和FFT运算。

掩模测试：通过定义容差限制快速检测信号是否符合要求。

5. 波形和模式发生器:

波形输出：可生成正弦波、方波/脉冲、斜坡和噪声波形。

模式输出：支持4位信号模式的输出，最高速率可达50 Mbit/s。

导入和预览：波形和模式可以从CSV文件导入或从示波器波形复制，并在播放前进行预览。

6. 数字电压表和元件测试器:

数字电压表：每个通道配备三位数字电压表，支持DC、AC+DC（RMS）和AC（RMS）测量。

元件测试器：提供50 Hz和200 Hz的测量频率，支持故障元件的快速检测。

7. 订购信息和配件:

基础型号：R&SRTC1002（50 MHz，2通道）。

带宽升级选项：包括R&SRTC-B220（70 MHz）、R&SRTC-B221（100 MHz）、R&SRTC-B222（200 MHz）和R&SRTC-B223（300 MHz）。

附加选项：如混合信号升级（R&SRTC-B1）、波形发生器（R&SRTC-B6）、串行协议触发和解码选项（R&SRTC-K1/K2/K3）等。

探头和配件：提供多种被动探头、电流探头、逻辑探头和配件，如软壳、机架安装套件等。

这篇文章为Rohde&Schwarz R&SRTC1000示波器提供了全面的介绍，通过详细描述其功能特性、技术规格和订购信息，帮助用户了解该产品的优势和应用范围，从而做出更合适的购买和使用决策。
