罗德与施瓦茨示波器协议解码与触发选件的高效应用

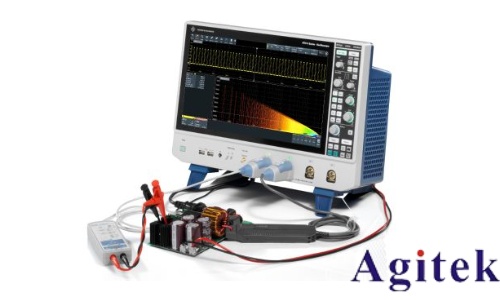

罗德与施瓦茨（Rohde & Schwarz）示波器凭借其卓越的触发系统与灵活的协议解码选件，成为复杂信号分析与通信调试的利器。合理利用这些高级功能，可显著提升测试精度与效率，尤其在嵌入式系统、通信接口验证等场景中发挥关键作用。

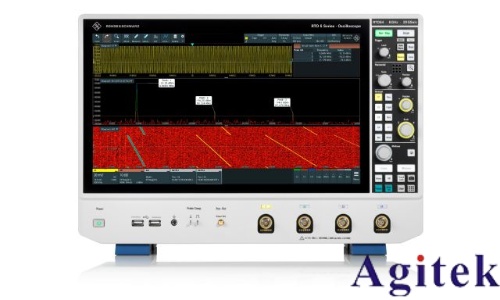

一、协议解码选件：深入信号语义层分析

协议解码选件支持I2C、SPI、UART、CAN、LIN、I2S等多种常见串行总线协议，实现从物理波形到数据内容的自动转换。

配置流程：首先在示波器菜单中启用对应协议解码功能；随后设置信号参数，如波特率、数据位、停止位、奇偶校验等；选择正确的通道与信号极性，确保物理连接与逻辑定义一致。

功能优势：示波器自动识别数据帧结构，高亮显示起始位、数据位、校验位与停止位，并以十六进制、二进制或ASCII格式实时显示解码内容。支持总线状态表视图，便于追踪通信流程与错误帧（如NACK、帧错误等）。

实用技巧：结合缩放功能聚焦关键数据段；利用搜索功能快速定位特定数据或错误类型；将解码结果与原始波形同步显示，实现物理层与协议层的联合分析。

二、高级触发选件：精准捕获关键事件

罗德与施瓦茨示波器提供丰富的触发模式，配合协议解码，可实现“按内容触发”，极大提升调试效率。

触发类型与设置：

    边沿触发：基础模式，适用于周期信号同步。

    脉冲宽度触发：捕获异常脉宽，如窄脉冲干扰或通信超时。

    逻辑触发：多通道组合逻辑，适用于并行总线或控制信号协同分析。

    协议触发：基于解码后数据内容触发，如“当I2C地址为0x50且写操作时触发”，实现语义级事件捕获。

外部触发应用：通过EXT TRIG端口接入外部同步信号（如系统时钟或中断信号），实现多设备同步或复杂事件时序控制。设置步骤包括连接信号、选择触发类型（如上升沿）、设定触发电平与耦合方式，并验证同步效果。

实用技巧：启用触发延迟功能，观察触发事件前后的波形细节；使用触发保持（自动/手动模式）控制采集节奏；结合数学运算（如差分测量）提升信号质量。

三、协同应用与注意事项

将协议解码与高级触发结合，可构建高效的自动化调试流程。例如，在电机控制调试中，设置“PWM脉宽触发+反馈信号解码”，精准分析响应时延与通信时序。

注意事项：

1. 探头校准：使用前以校准信号调整探头，确保信号完整性。

2. 带宽匹配：采样率应至少为信号带宽的2倍，避免混叠。

3. 环境干扰控制：在高噪声环境中使用屏蔽措施，提升测量可靠性。

综上，罗德与施瓦茨示波器通过协议解码与触发选件的深度集成，为工程师提供了从物理层到协议层的全方位分析能力，是现代电子研发不可或缺的测试伙伴。
