LCR测试仪故障指示灯含义解读

LCR测试仪作为精密电子元件参数测量的核心设备，其稳定运行对生产与研发至关重要。仪器面板上的故障指示灯是设备“健康状态”的直观反映，正确解读这些指示灯的含义，有助于操作人员快速定位问题、采取有效措施，最大限度减少停机时间，保障测量精度。以下将对LCR测试仪常见的故障指示灯进行系统性解读。

一、电源与系统状态指示灯

电源指示灯是仪器运行的基础信号。若电源灯不亮，首先应检查外部电源连接是否牢固、供电电压是否稳定（交流电源波动应控制在±15%以内，建议配备稳压电源）。若电源连接无误，则可能是内部元件老化，如电解电容漏液，或散热系统故障（如风扇停转）导致的过热保护。此时需清理散热器灰尘，更换故障风扇，并检测CPU板温度传感器电路。开机时，“Cal”校准指示灯若持续亮起，提示“校准失效”，表明测量基准失准，可能源于内置高精度校准件（如10kΩ标准电阻）参数漂移、温度补偿传感器故障，需执行内部校准程序或联系专业维修。

二、显示与控制系统指示灯

此类指示灯直接关系到人机交互的正常性。“黑屏/花屏”指示灯亮起，表现为LCD无显示、乱码或条纹。潜在问题包括：显示驱动排线松动或接触不良、背光板损坏（背光灯管需800V AC电压，若失效屏幕内容隐约可见）、主控芯片（MCU）与显示模块通信中断（SPI总线异常）。修复流程为：重新插拔并清洁显示排线；若手电筒照射下可见内容，则更换背光灯管；通过JTAG接口检测MCU状态，必要时刷新固件。“按键失效”指示灯（常伴随“Key Lock”或“Error”灯闪烁）表示操作面板无响应。原因多为键盘矩阵电路触点氧化、按键编码芯片（如74HC165）故障或软件死机。处理方案包括：清洁键盘触点、检测编码芯片信号、长按复位键强制重启，无效则需升级系统固件。

三、测量系统核心指示灯

这是关乎测试数据准确性的关键警示。“阻抗异常”指示灯亮起，意味着测量值偏差过大（常>10%）。常见原因有：测试夹具或探针接触不良（氧化、弹簧疲劳）、被测元件未完全断电引入寄生参数、仪器内部ADC（模数转换器，如AD7606）采样故障或校准数据丢失。排查方法为：用无水酒精清洁夹具触点；确保被测件断电且接触良好；运行仪器自检模式检测ADC通道；调用默认校准数据。“信号幅度异常”指示灯（显示“Over”或“Low”）表明测试信号源输出异常。根源可能是DA转换器（如AD5686）损坏、输出保护电路误触发（因负载短路或过流）或用户设置电平超出仪器量程。解决策略：用示波器监测输出端波形；断开负载进行空载校准；调整测试参数至规定范围（如PM6304的1V-2V有效值）。

四、高级功能与预防性维护

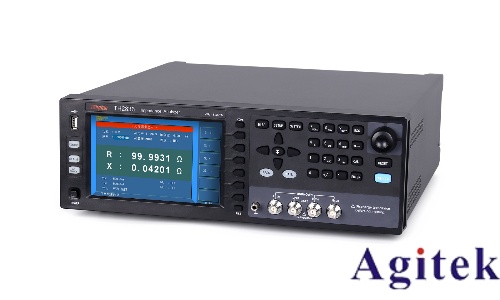

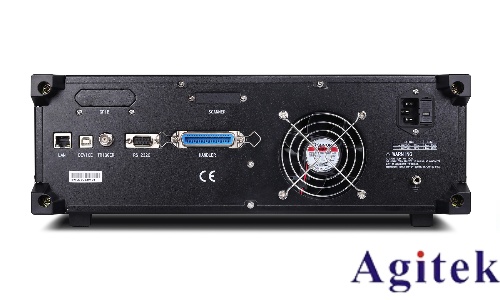

除上述指示灯外，用户还需注意接口状态灯（如USB、GPIB、LAN）的异常，这可能提示通信故障或外设不兼容（如U盘格式非FAT16/32）。电磁干扰环境下，强磁场亦可能导致测量不稳定，建议使用屏蔽实验室或抗干扰夹具。

为降低故障率，必须执行预防性维护：定期（至少每半年）进行仪器校准，使用标准件验证精度；每月清洁内部灰尘，特别是风扇与电路板；规范操作，测试前确保元件断电，避免带电测量。遵循这些原则，才能充分发挥LCR测试仪的精密测量效能，保障生产质量与研发进度。

综上所述，LCR测试仪的故障指示灯是诊断设备问题的重要窗口，熟练掌握其含义是高效维护与使用的必备技能。
