罗德与施瓦茨矢量网络分析仪高速以太网电缆自动化一致性测试解决方案

确保符合IEEE 802.3bj/by/cd/ck/df/dj电缆，实现快速自动化和轻松测试

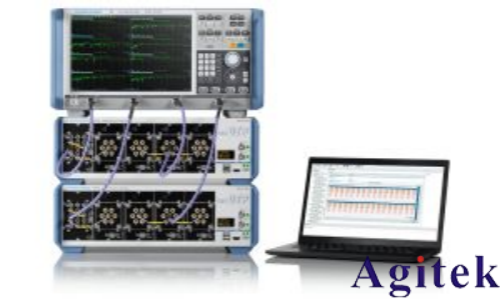

罗德与施瓦茨解决方案使用罗德与施瓦茨矢量网络分析仪和两个R & S对高速电缆进行全自动一致性测试®OSP320打开由R & S控制的开关和控制单元®ZNrun矢量网络分析仪自动化套件。

你的任务

测试数据中心或消费电子产品的高速电缆是一项非常复杂的任务，需要精度，支持非常高的频率和多端口设置。使用四端口矢量网络分析仪的传统手动测试是一项耗时的任务，并且容易出现人为错误。高速电缆由组织为差分信号路径的大量铜线组成，通常称为 “通道”。通道的数量决定了高速电缆支持的最大传输速率。例如，最新的IEEE以太网PHY规范ieee802.3dj支持200 gbps的单通道数据速率。这允许在具有8个通道的高速qsfp-dd外形以太网电缆中高达1600 Gbps的数据速率。

随着被测电缆中的通道数量的增加，测试符合ieee802.3标准的任务变得更加繁琐、复杂和耗时。这主要是由于使用四端口矢量网络分析仪 (VNA) 时重新连接的次数增加。

验证是否符合标准要求测试每个通道 (通过) 的传输，以及所有相邻通道的TX到RX串扰-近端串扰 (NEXT) 和远端串扰 (FEXT)。要测量所有的S参数，使用具有四端口VNA的常规设置的设计或测试工程师需要将端口重新连接到电缆若干次，以完成单根电缆的测试。每条电缆的符合性测试可能需要近一周的时间，就像八条车道的情况一样。

罗德与施瓦茨解决方案

罗德与施瓦茨推出了基于R & S的全自动一致性测试解决方案®ZNrun矢量网络分析仪自动化套件。它允许对高速电缆进行简单、精确和省时的标准符合性测试。

一致性测试软件自动执行所有必需的测量步骤，并根据标准规范对所有测量数据进行后处理: 通道操作裕度 (COM) 和有效回波损耗 (ERL)。该软件自动生成一个全面的测试报告，包括整体通过/失败的判决。该软件套件使用户可以轻松分析测试结果并验证被测电缆，从而节省了大量时间，同时最大程度地减少了人为错误。

适用于高速以太网电缆组件的自动化罗德与施瓦茨一致性测试解决方案将罗德与施瓦茨矢量网络分析仪的精度和高性能与灵活的R & S相结合®OSP开放开关和控制平台与R & S®ZNrun软件套件，使测量更快，更容易和更可靠。

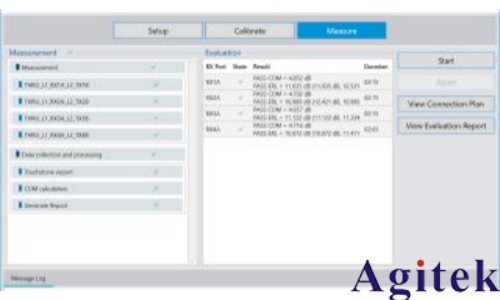

R & S使高速电缆的合规性测量变得容易®ZNrun只需三个步骤: 设置-校准-测量。R & S®ZNrun还控制测试步骤的性能，列出每个步骤要采取的操作 (左)，并显示当前结果 (中)。

简单、省时的全自动多端口VNA测量

R & S®ZNrun与R & S®Znrun  K4xx一致性测试自动化选项提供了一个简单的测试过程，包括三个简单的步骤: 设置、校准和测量。每个自动化步骤旨在最大限度地减少校准和测量时间。智能电缆处理消除了测试设置中繁琐的端口重新连接的需要。通过自动化数据收集和结果处理，R & S®ZNRUN-K4xx的合规性测试自动化选项可确保可重复的结果并节省大量时间。

超越合规性: 软件功能提供的不仅仅是合规性测试

除了完全自动化的一致性测试，R & S®ZNrun提供灵活的适应各种测试需求。信号完整性开发人员和测试工程师可以使用R & S®ZNrun软件套件来验证他们的电缆组件。可以取消选择测量步骤，以便对电缆进行快速初始评估。用户可以自定义测量参数，如频率范围或扫描时间，以便在开始完全符合性测试之前执行初始合理性测量。

使用project generator功能提高测试效率

R & S中的project generator功能®ZNRUN-K400信号完整性基础选项通过自动化关键任务和简化工作流程，彻底改变了测试流程。鉴于IEEE 802.3以太网的各种类型的连接器和电缆组件外形，这一创新工具允许用户定义其DUT拓扑。这使得能够进行满足特定测试要求的定制设置，例如不对称电缆或特殊连接器组件测试。项目生成器可以自动生成全面的测试计划和用例，从而大大减少了准备时间并最大程度地减少了人为错误。

此外，项目生成器采用了优化的校准算法，以确保准确的测量，同时实现无缝文件导出，以实现高效的数据管理。通过提供信号完整性测试的结构化方法，项目生成器提高了整体效率和可靠性，使其成为使用高速电缆串行器/解串器 (SerDes) 标准的工程师的宝贵资产。

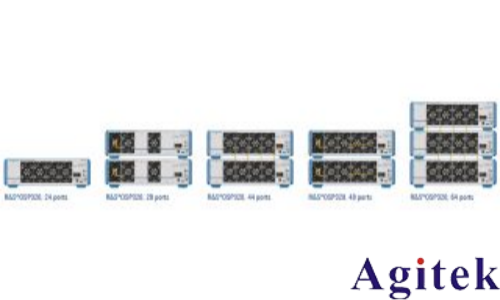

R & S®OSP320打开开关和控制单元
